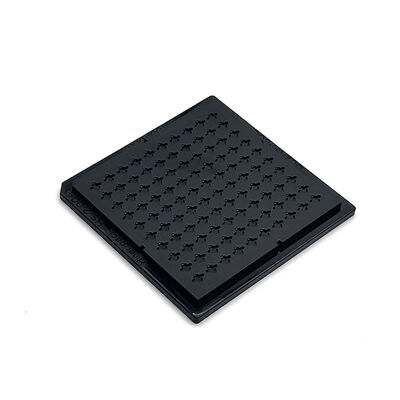

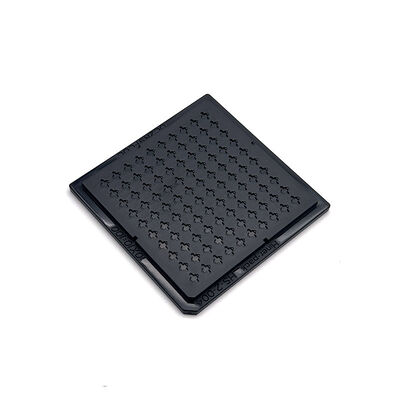

Plateau à puces IC réutilisable ESD-Safe avec cavité de précision pour un stockage sécurisé des semi-conducteurs

Nom De Marque:	Hiner-pack
Numéro De Modèle:	HN24187
Nombre De Pièces:	500 pièces
Prix:	$1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities）
Conditions De Paiement:	T/T
Capacité à Fournir:	2000 pièces/jour

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ROHS, ISO

Tray Weight:

Varie, généralement jusqu'à 500 grammes par cavité

Couleur:

Noir

Assurance qualité:

Garantie de livraison, qualité fiable

Taille de la ligne de contour:

50,8 × 50,8 × 4 mm

Taille de la cavité:

1,57x0,98x0,41 mm

Incoterms:

EXW, FOB, CIF, DDU, DDP

Type de moule:

Injection

Réutilisable:

Oui

Forme du plateau:

Rectangulaire

Classe propre:

Nettoyage général et ultrasonique

Type de circuit intégré:

Le nombre de points de contrôle est déterminé en fonction de l'échantillon.

Niveau d'emballage:

Forfait Transport

Déformation:

Déformation MAX 0,21 mm

Capacité:

10x10 = 100 pièces

Détails d'emballage:

carton, palette

Capacité d'approvisionnement:

2000 pièces/jour

Mettre en évidence:

Plateau à puces IC ESD-Safe

plateau à gaufres à cavité de précision

plateau à semi-conducteurs réutilisable

Description du produit

Plateaux de puces IC sécurisés ESD-Safe pour le stockage de semi-conducteurs

Fournir une structure de cavité de précision pour maintenir fermement les puces IC délicates, empêchant les déplacements et les dommages électrostatiques pendant la manipulation.Construit avec un matériau durable pour des performances constantes dans les environnements industrielsVous cherchez des plateaux sécurisés pour le stockage de puces?

Intégrer sans heurts avec les lignes d'emballage automatisées et les flux de travail des salles blanches.Adaptation en douceur à divers scénarios de fabrication de semi-conducteurs.

Prise en charge de la taille et de la mise en page des cavités entièrement personnalisées pour correspondre aux dimensions spécifiques de la puce.Fournir des solutions sur mesure qui optimisent l'efficacité de l'emballage et protègent les puces IC tout au long du transport.

Caractéristiques clés/Avantages

Construction durable
Mise en page de la cavité de précision
Construction durable
Protège efficacement les composants de circuits intégrés délicats
Conception sécurisée par l'ESD
L'usine est certifiée ISO et les produits sont conformes à la norme RoHS.

Les spécifications

Marque		Emballage à l'arrière
Modèle		HN24187
Couleur		Noir
Résistance		1.0×104 - 1,0×1011 Ω
Taille de ligne de contour		500,8 × 50,8 × 4 mm
Taille de la cavité		1.57x0,98x0,41 mm
Matrice QTY		10x10 = 100 pièces
La page de coupe		Maximum de 0,21 mm
Le service		Acceptez OEM, ODM
Options de poche personnalisées		Disponible

Applications

Prise en charge de l'attachement des semi-conducteurs, des essais de dispositifs, de l'assemblage en salle blanche et des opérations de mise en kit de composants de précision.et lignes de production contrôlées par ESD.

Il est également utilisé pour le stockage des IC finis, le transport de composants entre usines et l'expédition internationale de dispositifs sensibles à l'électrostatique.et distributeurs mondiaux de composants électroniques.

Services personnalisés

Fournir des solutions entièrement sur mesure pour les plateaux de gaufres IC sans ESD. Modifier les dimensions de la cavité, l'espacement et la disposition pour s'adapter aux différentes tailles de matrices et aux besoins d'emballage.

Utilisez des matériaux ESD-safe de haute performance pour une durabilité accrue.

À propos de nous:
Hiner-pack® a été fondée en 2013. C'est une entreprise de haute technologie qui intègre la conception, la R&D, la fabrication, la vente d'emballages et de tests IC,ainsi qu'un procédé de fabrication de plaquettes semi-conductives dans une manutention automatisée, le transport et le transport pour fournir aux clients des services clés en main.

Pourquoi nous choisir?

Une riche expérience dansJEDEC / IC / plateaux pour emballage de gaufres
Capacité de conception interne de moules
Développement rapide de prototypes
Processus de contrôle qualité strict
Fourniture stable pour les clients mondiaux de semi-conducteurs
