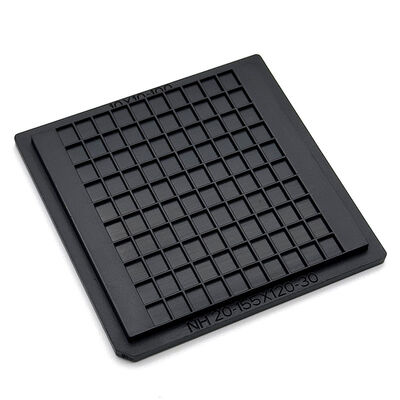

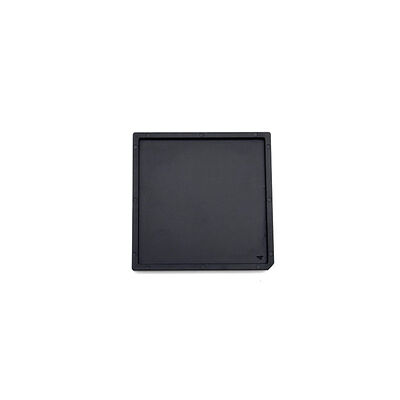

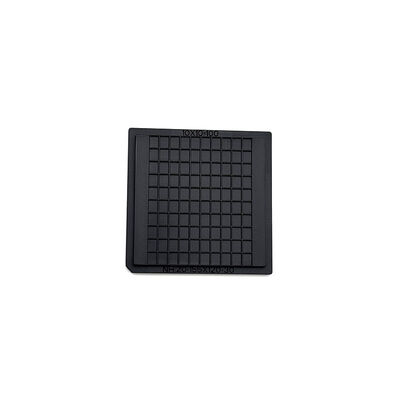

Plateaux de puces conducteurs ESD sûrs en ABS gaufré pour le stockage et le transport de microplaquettes

Plateaux de puces conducteurs ESD sûrs en ABS gaufré pour le stockage et le transport de microplaquettes

Nom De Marque: Hiner-pack
Numéro De Modèle: HN24118
Nombre De Pièces: 500
Prix: TBC
Conditions De Paiement: 100% Prepayment
Capacité à Fournir: 2000PCS/Day
Informations détaillées
Lieu d'origine:
SHENZHEN CHINE
Certification:
ISO 9001 ROHS SGS
Réutilisable:
Oui
utiliser:
Transport, stockage et emballage
Résistance de surface:
1.0x10E4~1.0x10E11Ω
Couleur:
Noir
Capacité:
10x10 = 100 pièces
Déformation:
Maximum 0,2 mm
Usage:
Stockage et transport de circuits intégrés/puces
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
Description du produit
Des plateaux de puces à micro-puces à conduction sûre en ABS pour le stockage et le transport de puces
Bien qu'enraciné dans l'industrie des semi-conducteurs, l'utilité du bac à puces spécialisé Waffle Pack s'étend à tous les domaines nécessitant la gestion d'un inventaire de petits, de haute précision,et souvent fragiles.
Chaque plateau est moulé à partir de polymères antistatiques ou conducteurs permanents (ABS/PC),fournir un environnement propre et sûr qui empêche l'accumulation de poussière et les risques associés aux rejets statiques, même dans les applications non électroniques.
La conception mince, "waffle" crée un motif régulier de côtes de séparateur, ce qui donne lieu à des compartiments de protection individuels qui empêchent les composants de se toucher, de se rayer ou de s'écraser.En appliquant une analyse sophistiquée du moule, nous veillons à ce que chaque plateau conserve une planéité et une précision de taille supérieures, ce qui le rend idéal pour le tri manuel et l'intégration avec des systèmes automatisés de manutention d'outils.
Caractéristiques clés/Avantages
  • Intégrité permanente de la DSE

  • Pas de ralentissement, salle blanche prête

  • Stabilité chimique et dimensionnelle

  • Matrice de poche optimisée

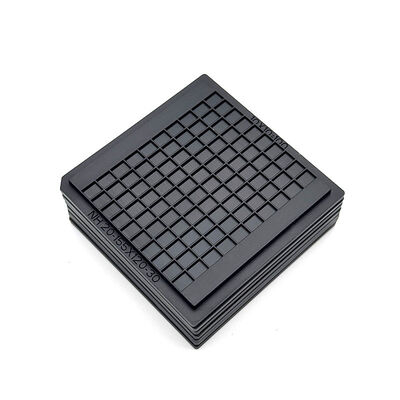

  • Empilage et expédition sécurisés

Les spécifications
Marque Emballage à l'arrière
Modèle HN24118 et autres
Matériel ABS
Type de plateau Un paquet de gaufres de 5 cm
Couleur Noir
Résistance 1.0×104 - 1,0×1011 Ω
Taille de ligne de contour 50.7x50.7x5.5 mm
Taille de la cavité 3.96×3.06×0.77mm
Matrice QTY 10X10 = 100 pièces
La page de coupe Maximum de 0,2 mm
Le service Acceptez OEM, ODM
Certifications Réglementation RoHS, ISO
Applications
Ces emballages de gaufres spécifiques au matériau sont indispensables pour les tests de fiabilité et le stockage à long terme.lorsque la protection mécanique est la prioritéLes versions spécialement conçues pour la cuisson sont essentielles pour les essais par combustion et le durcissement des composants, où le plateau doit résister à des températures élevées sans dégazage ni perte de forme.Ils sont également largement utilisés dans les emballages de photonics et d'optoélectronique, où le matériau de haute pureté et non-soufflant est essentiel pour protéger les lentilles et les capteurs sensibles.Nous fournissons la qualité de matériau spécifique pour assurer votre rendement reste élevé et vos composants restent protégés.
Personnalisation
Nous fournissons des conseils techniques pour vous aider à choisir le matériau optimal pour vos besoins environnementaux spécifiques.vous permettant de choisir un plastique qui correspond exactement à votre cycle de cuisson, et des géométries de poche personnalisées pour assurer un support et un alignement appropriés des pièces.Nous pouvons également fournir des résines conductrices codées par couleur (pour les versions non cuites) pour aider à identifier les différents lots de produits sur le plancher de productionPour les nouveaux développements, nous offrons un chemin de prototypage rapide pour livrer des plateaux personnalisés et spécifiques au matériau en aussi peu que 3 à 4 semaines,répondant aux exigences de qualité les plus strictes de l'industrie mondiale de la microélectronique.
À propos de nous:
Hiner-pack® a été fondée en 2013. C'est une entreprise de haute technologie qui intègre la conception, la R&D, la fabrication, la vente d'emballages et de tests IC,ainsi qu'un procédé de fabrication de plaquettes semi-conductives dans une manutention automatisée, le transport et le transport pour fournir aux clients des services clés en main.

Pourquoi nous choisir?

  • Fabricant direct d'usine de plateaux JEDEC et IC
  • Des conceptions conformes à la JEDEC et compatibles avec l'automatisation
  • Prise en charge de la personnalisation OEM et ODM
  • Qualité constante et approvisionnement stable
  • Confiance des clients mondiaux des semi-conducteurs
