Plateaux de puces personnalisés de haute précision pour la protection de composants non standard

Plateaux de puces personnalisés de haute précision pour la protection de composants non standard

Nom De Marque: Hiner-pack
Numéro De Modèle: HN24082
Nombre De Pièces: 500
Prix: TBC
Conditions De Paiement: 100% Prepayment
Capacité à Fournir: 2000PCS/Day
Informations détaillées
Lieu d'origine:
SHENZHEN CHINE
Certification:
ISO 9001 ROHS SGS
Méthode de moulage:
Moulage par injection
Usage:
Stockage et transport de circuits intégrés/puces
Couleur:
Noir
Réutilisable:
Oui
Matériel:
PC
Capacité:
10x10 = 100 pièces
Résistance de surface:
1.0x10E4~1.0x10E11Ω
Packaging Details:
500 Pcs/carton(According To Actual Packing)
Supply Ability:
2000PCS/Day
Description du produit
Plateaux de puces personnalisés de haute précision pour la protection de composants non standard
La série de plateaux de puces personnalisés est spécialement développée pour les composants microélectroniques qui ne correspondent pas aux dimensions rectangulaires standard. Alors que les plateaux traditionnels « prêts à l'emploi » ne parviennent souvent pas à fournir un support adéquat pour les dispositifs 2,5D complexes, ces plateaux de puces de haute précision de 2 et 4 pouces sont conçus dès le départ pour correspondre à l'empreinte spécifique de votre appareil.

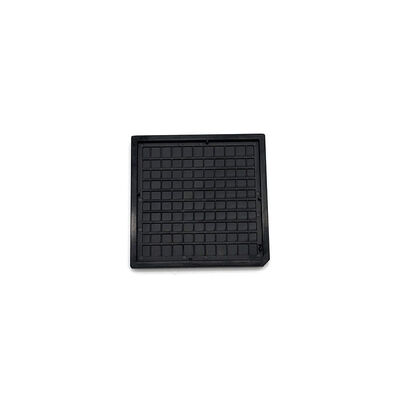

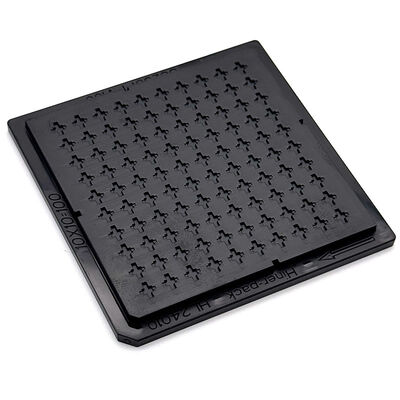

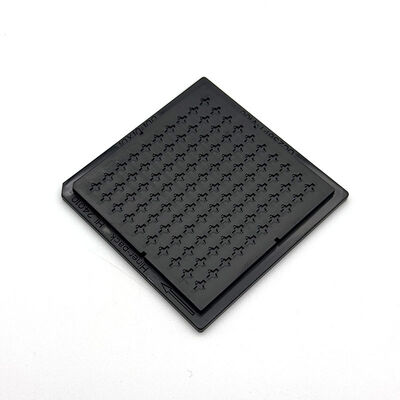

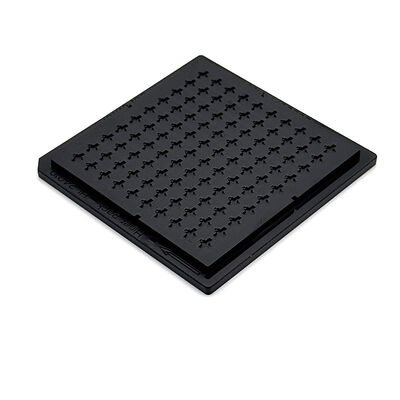

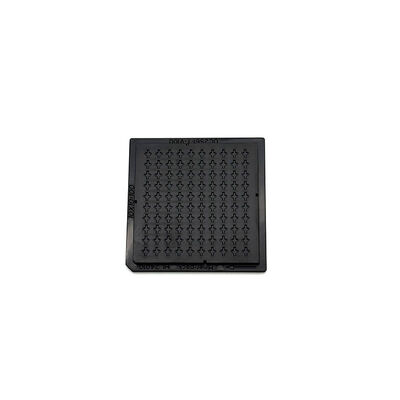

Chaque plateau présente un profil fin, semblable à une gaufre, avec un motif régulier de nervures de séparation qui créent des poches de protection. Ce qui distingue cette série, c'est l'intégration de l'analyse Moldflow lors de la phase initiale de conception du moule du produit. Cette simulation avancée permet à notre équipe d'ingénieurs de prédire avec précision le comportement du matériau, garantissant que le produit final moulé par injection atteint une précision dimensionnelle et un degré de planéité supérieurs. En contrôlant les caractéristiques du matériau et les structures de moule avec une telle granularité, nous répondons aux exigences de qualité les plus strictes des industries des semi-conducteurs et de la photonique.
Ces plateaux ne sont pas de simples supports ; ce sont des environnements mécaniquement optimisés qui protègent, automatisent et stockent une grande variété de produits, allant des puces nues aux capteurs médicaux délicats.
Caractéristiques/Avantages clés
  • Personnalisation dirigée par l'ingénierie

  • Analyse Moldflow de précision

  • Cycle de développement rapide
  • Fonctionnalités de poche avancées
  • Intégrité ESD permanente
  • Stabilité dimensionnelle robuste
Spécifications
Marque Hiner-pack
Modèle HN24082
Matériau PC
Type de plateau Plateau de puces 2 pouces
Couleur Noir
Résistance 1.0×10⁴ - 1.0×10¹¹ Ω
Taille extérieure 50.8x50.8x4mm
Taille de cavité 1.55x0.80x0.45mm
Quantité par matrice 10x10=100PCS
Déformation MAX 0.2mm
Service Accepte OEM, ODM
Certifications RoHS, ISO
Applications
Ces plateaux de puces personnalisés sont la solution idéale pour l'assemblage microélectronique non standard et la manipulation de composants spécialisés. Leurs applications principales comprennent : l'assemblage de prototypes de nouveaux capteurs, où la poche doit correspondre à un profil physique unique ; la manipulation de micro-pièces médicales fragiles, telles que des implants chirurgicaux ou des capteurs de diagnostic ; et le transport sécurisé de gemmes spécialisées ou de composants de montres, où des articles de grande valeur nécessitent des compartiments individuels anti-écrasement. Ils sont également largement utilisés dans les lignes d'ingénierie en transition vers l'automatisation, fournissant une interface cohérente pour les outils personnalisés. Parce qu'ils adhèrent à l'empreinte non officielle de 2 ou 4 pouces standard de l'industrie, ils restent compatibles avec les accessoires de plateaux de puces existants tels que les couvercles et les clips tout en offrant un environnement interne entièrement sur mesure.
Personnalisation
Nous fournissons un service complet de « conception à partir de zéro » pour répondre à vos besoins d'emballage les plus difficiles. Les options de personnalisation s'étendent aux caractéristiques de support de composants, telles que les socles qui soulèvent la pièce pour protéger les caractéristiques du côté inférieur, ou les marques de référence et les repères moulés directement dans le plateau pour aider les systèmes de vision machine. Vous pouvez spécifier le type de matériau (ABS conducteur, PC ou résines haute température), le codage couleur pour l'identification des lots, et même la gravure des numéros de pièce. Que votre pièce nécessite une isolation des bornes ou une protection spécialisée des tampons, notre équipe peut optimiser la géométrie de la poche pour assurer un alignement à 100 %. Pour les besoins de faible volume, nous proposons également des options d'usinage CNC ou d'impression 3D, bien que les plateaux moulés restent la référence pour la production de masse de haute précision et sans ESD.
À propos de nous :
Hiner-pack® a été fondée en 2013. C'est une entreprise de haute technologie qui intègre la conception, la R&D, la fabrication, la vente de boîtiers et de tests de circuits intégrés, ainsi que le processus de fabrication de plaquettes semi-conductrices dans la manipulation, le transport et le stockage automatisés pour fournir aux clients des services clés en main.

Pourquoi nous choisir :

  • Fabricant direct d'usine de plateaux JEDEC et IC
  • Conceptions conformes JEDEC et compatibles avec l'automatisation
  • Personnalisation OEM et ODM prise en charge
  • Qualité constante et approvisionnement stable
  • Approuvé par les clients mondiaux des semi-conducteurs
