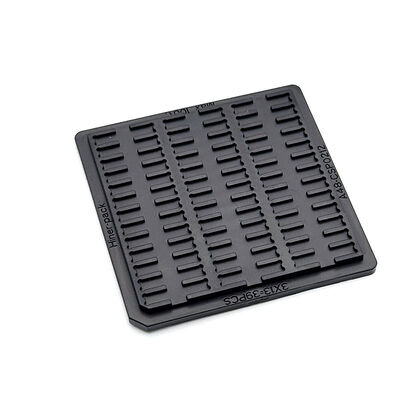

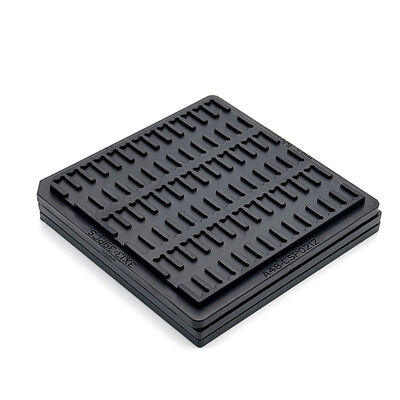

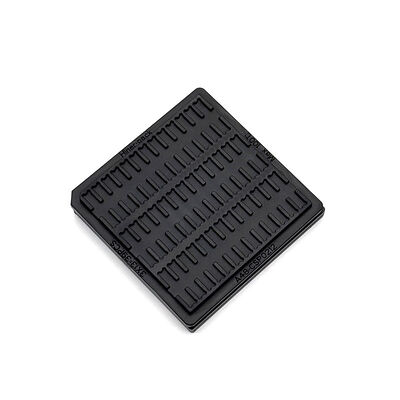

Plateaux de plaquettes réutilisables antistatiques avec taille de cavité personnalisable pour la protection des circuits intégrés de semi-conducteurs

Plateaux de plaquettes réutilisables antistatiques avec taille de cavité personnalisable pour la protection des circuits intégrés de semi-conducteurs

Nom De Marque: Hiner-pack
Numéro De Modèle: HN25026
Nombre De Pièces: 500 pièces
Prix: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Lieu d'origine:
Chine
Certification:
ROHS, ISO
Tray Weight:
Varie, généralement jusqu'à 500 grammes par cavité
Couleur:
Noir
Assurance qualité:
Garantie de livraison, qualité fiable
Taille de la ligne de contour:
50,8x50,8x3,94mm
Taille de la cavité:
12.12X2.04X0.86mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Type de moule:
Injection
Réutilisable:
Oui
Forme du plateau:
Rectangulaire
Classe propre:
Nettoyage général et ultrasonique
Type de circuit intégré:
Le nombre de points de contrôle est déterminé en fonction de l'échantillon.
Niveau d'emballage:
Forfait Transport
Déformation:
Déformation MAX 0,22 mm
Capacité:
3X13 = 39 pièces
Détails d'emballage:
carton, palette
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

Plateaux de plaquettes pour le test de circuits intégrés de semi-conducteurs

,

Plateaux de plaquettes pour la protection de stockage

,

Plateaux de plaquettes pour la manipulation de circuits intégrés de semi-conducteurs

Description du produit
Plateaux à puces pour le traitement et la protection du stockage des circuits intégrés semi-conducteurs

Séparer les puces IC individuelles à l'intérieur de structures de fentes spéciales, éviter les frictions et les collisions mutuelles lors de mouvements fréquents.Maintenir des performances stables en cas d'utilisation cyclique à long terme dans les lignes de production de semi-conducteurs.


Isoler les puces du contact externe pour réduire les risques de dommages à la surface. Adapter des flux de travail de test continus sans travail supplémentaire d'ajustement. Maintenez les composants stables tout au long des tests,cycles de tri et de stockage en entrepôt.


Soutenir l'empilement soigné pour utiliser pleinement l'espace disponible dans l'usine.Répondre aux exigences de stockage et de manutention de haute qualité pour les composants de semi-conducteurs de précision.

Caractéristiques clés/Avantages
  • Performances stables de la DSE en matière de conduction
  • Puces de protection contre les dommages à la surface
  • Adapté aux essais et au stockage à long terme
  • Prise en charge des spécifications personnalisées
  • L'usine est certifiée ISO et les produits sont conformes à la norme RoHS.
Les spécifications
Marque Emballage à l'arrière
Modèle HN25026
Couleur Noir
Résistance 1.0×104 - 1,0×1011 Ω
Taille de ligne de contour 50.8x50.8x3.94 mm
Taille de la cavité 12.12X2.04X0.86 mm
Matrice QTY 3X13 = 39 pièces
La page de coupe Max 0,22 mm
Le service Acceptez OEM, ODM
Options de poche personnalisées Disponible
Applications

Travailler à l'essai des circuits intégrés de semi-conducteurs, au tri des composants et à la conservation des stocks à court terme.Faible taux de ferraille causé par le frottement et l'impact.


Travailler dans des ateliers d'essais de semi-conducteurs et des zones d'inventaire de composants.

Services personnalisés
Personnaliser les dimensions des fentes, la disposition des cavités et les tailles externes pour correspondre aux différents contours des puces IC. Modifier la dureté du matériau et les performances antistatiques pour satisfaire aux conditions de production uniques.Fournir des échantillons de pré-production pour vérification des performancesAccepter la personnalisation des commandes en vrac pour satisfaire les besoins diversifiés en matière de stockage et de manutention de composants semi-conducteurs.
À propos de nous:
Hiner-pack® a été fondée en 2013. C'est une entreprise de haute technologie qui intègre la conception, la R&D, la fabrication, la vente d'emballages et de tests IC,ainsi qu'un procédé de fabrication de plaquettes semi-conductives dans une manutention automatisée, le transport et le transport pour fournir aux clients des services clés en main.

Pourquoi nous choisir?

  • Une riche expérience dansJEDEC / IC / Plateaux pour emballage de gaufres
  • Capacité de conception interne de moules
  • Développement rapide de prototypes
  • Processus de contrôle qualité strict
  • Fourniture stable pour les clients mondiaux de semi-conducteurs
