Plateaux à gaufres antistatiques résistants à la chaleur avec des dimensions de cavité personnalisables pour les puces IC à semi-conducteurs

Plateaux à gaufres antistatiques résistants à la chaleur avec des dimensions de cavité personnalisables pour les puces IC à semi-conducteurs

Nom De Marque: Hiner-pack
Numéro De Modèle: HN25013
Nombre De Pièces: 500 pièces
Prix: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Lieu d'origine:
Chine
Certification:
ROHS, ISO
Tray Weight:
Varie, généralement jusqu'à 500 grammes par cavité
Couleur:
Noir
Assurance qualité:
Garantie de livraison, qualité fiable
Taille de la ligne de contour:
50,7 × 50,7 × 4 mm
Taille de la cavité:
10,2x4,2x0,45mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Type de moule:
Injection
Réutilisable:
Oui
Forme du plateau:
Rectangulaire
Classe propre:
Nettoyage général et ultrasonique
Type de circuit intégré:
Le nombre de points de contrôle est déterminé en fonction de l'échantillon.
Niveau d'emballage:
Forfait Transport
Déformation:
Déformation MAX 0,21 mm
Capacité:
50,7 × 50,7 × 4 mm
Détails d'emballage:
carton, palette
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

Plateaux à gaufres résistants à la chaleur

,

Disques IC à semi-conducteurs antistatiques

,

plateaux de stockage de puces en gaufrette

Description du produit

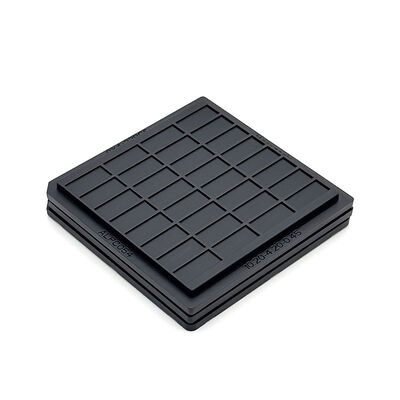

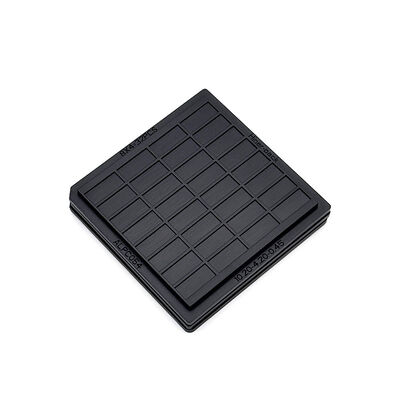

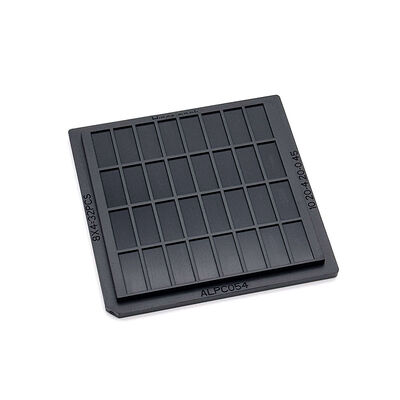

Plateaux à gaufres antistatiques résistants à la chaleur pour puces IC à semi-conducteurs

Bloquer les décharges statiques qui endommagent les composants délicats des semi-conducteurs, maintenir une forme stable dans des cycles de processus à haute température répétés.Résister à des conditions rigoureuses dans les ateliers de production à haut rendement.


Gardez les puces de précision dans les cavités de grille gravées. Évitez les déplacements et les rayures de surface pendant les opérations de manutention. Réduisez les risques de rejet des composants causés par des chocs statiques et des chocs physiques.Fournir des performances de protection constantes dans toutes les séquences de production.


Supporter des cycles répétés d'empilement et de chargement et de déchargement, maintenir des performances dimensionnelles constantes en cas d'utilisation continue de masse.Répondre à des exigences strictes en matière de protection des flux de travail d'assemblage et d'essai des semi-conducteurs.

Caractéristiques clés/Avantages
  • Protection contre les DSE
  • Résistance à haute température
  • Convient pour les circuits intégrés de faible hauteur
  • Protège efficacement les composants de circuits intégrés délicats
  • Prise en charge des tailles de cavités et des conceptions de mise en page entièrement personnalisées
  • L'usine est certifiée ISO et les produits sont conformes à la norme RoHS.
Les spécifications
Marque Emballage à l'arrière
Modèle HN25013
Couleur Noir
Résistance 1.0×104 - 1,0×1011 Ω
Taille de ligne de contour 500,7 × 50,7 × 4 mm
Taille de la cavité 10.2x4.2x0.45 mm
Matrice QTY 500,7 × 50,7 × 4 mm
La page de coupe Maximum de 0,21 mm
Le service Acceptez OEM, ODM
Options de poche personnalisées Disponible
Applications

Assurer l'assemblage des semi-conducteurs, le tri des puces et les tests de performance.Perte de coupe due à l'électricité statique et à l'abrasion mécanique.


Des entrepôts de composants adaptés et des sites de production OEM d'électronique.

Emballage et expédition/ Services

Pour les produits finis, utilisez des cartons en carton ondulé résistant aux chocs et des charges intérieures absorbant les chocs.Prendre des précautions particulières pour les produits de qualité semi-conducteurs afin d'éliminer le risque de déformation ou de rayures de surface avant expédition.


Organisez la livraison aérienne, maritime ou express strictement sur la base des instructions d'expédition des acheteurs. Générez des documents d'expédition complets une fois que les marchandises quittent l'entrepôt.Suivre activement les mouvements de marchandises et informer les clients étrangers du dernier état logistique tout au long du cycle de livraison.
