Maison / Produits / Paquet Chip Trays de gaufre /

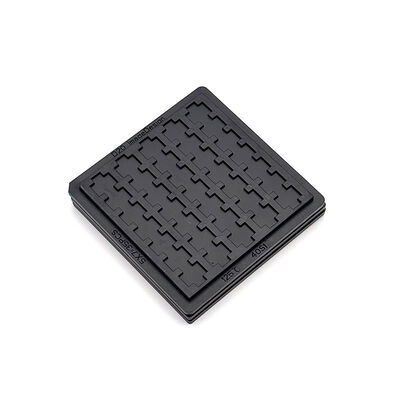

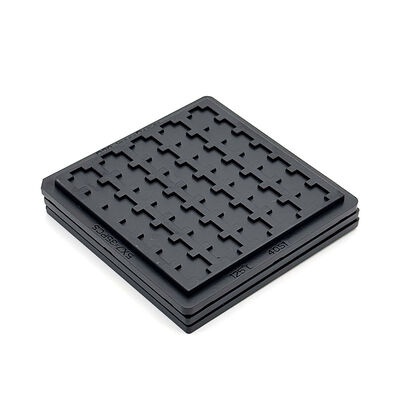

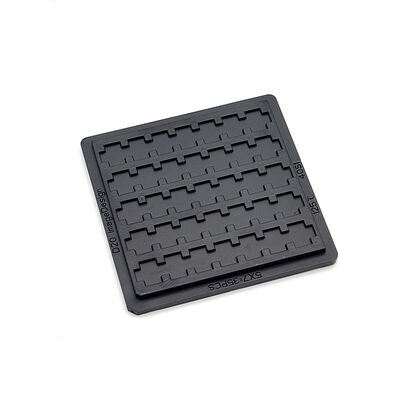

Plateaux de plaquettes gaufrées réutilisables et durables, résistants aux hautes températures, pour la protection des circuits intégrés à pas fin

Plateaux de plaquettes gaufrées réutilisables et durables, résistants aux hautes températures, pour la protection des circuits intégrés à pas fin

Nom De Marque: Hiner-pack
Numéro De Modèle: HN25010
Nombre De Pièces: 500 pièces
Prix: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Lieu d'origine:
Chine
Certification:
ROHS, ISO
Tray Weight:
Varie, généralement jusqu'à 500 grammes par cavité
Couleur:
Noir
Assurance qualité:
Garantie de livraison, qualité fiable
Taille de la ligne de contour:
50,8 × 50,8 × 3,94 mm
Taille de la cavité:
6,04x3,63x0,67mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Type de moule:
Injection
Réutilisable:
Oui
Forme du plateau:
Rectangulaire
Classe propre:
Nettoyage général et ultrasonique
Type de circuit intégré:
Le nombre de points de contrôle est déterminé en fonction de l'échantillon.
Niveau d'emballage:
Forfait Transport
Déformation:
Déformation MAX 0,2 mm
Capacité:
5x7 = 35 pièces
Détails d'emballage:
carton, palette
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

plateaux de plaquettes gaufrées haute température

,

Plateaux pour puces IC semi-conductrices

,

plateaux gaufrés durables

Description du produit
Plateaux de puces à waffle à haute température durables pour puces IC à semi-conducteurs

Bloquer les charges statiques qui détruisent les matrices de semi-conducteurs sensibles, tolérer une exposition à haute température sans déformation.Restez fermes dans les conditions difficiles des chaînes de production occupées.


Bloquez les circuits intégrés à haute résistance à l'usure dans des cavités nette de la grille. Arrêtez les déplacements indésirables pendant que les puces sont testées et triées.Offrir une protection fiable sur tous les cycles de traitement.


Survivre à d'innombrables cycles de chargement et de déchargement.Répondre aux exigences strictes en matière de protection contre les opérations d'assemblage de semi-conducteurs.

Caractéristiques clés/Avantages
  • Résister à des températures élevées
  • Évitez le déplacement et la collision des puces
  • Convient pour les circuits intégrés de faible hauteur
  • Protège efficacement les composants de circuits intégrés délicats
  • Prise en charge des tailles de cavités et des conceptions de mise en page entièrement personnalisées
  • L'usine est certifiée ISO et les produits sont conformes à la norme RoHS.
Les spécifications
Marque Emballage à l'arrière
Modèle HN25010
Couleur Noir
Résistance 1.0×104 - 1,0×1011 Ω
Taille de ligne de contour 500,8 × 50,8 × 3,94 mm
Taille de la cavité 6.04x3.63x0.67 mm
Matrice QTY 5x7 = 35 pièces
La page de coupe Maximum de 0,2 mm
Le service Acceptez OEM, ODM
Options de poche personnalisées Disponible
Applications

Prise en charge de l'assemblage des semi-conducteurs, des tests de puces et du transit des composants.Réduire les pertes de ferraille causées par l'électricité statique et les chocs mécaniques.


Des ateliers OEM d'électronique et des entrepôts de composants sont adaptés.

Emballage et expédition/ Services
Emballez les marchandises avec des cartons fermes et des matériaux d'amortissement pour éviter les déformations de transit. Organisez l'expédition par voie aérienne ou maritime après confirmation du client. Fournissez des documents d'expédition complets après expédition.Suivre l'état de la cargaison et mettre à jour les informations pertinentes en temps opportun pour les clients étrangers.
À propos de nous:
Hiner-pack® a été fondée en 2013. C'est une entreprise de haute technologie qui intègre la conception, la R&D, la fabrication, la vente d'emballages et de tests IC,ainsi qu'un procédé de fabrication de plaquettes semi-conductives dans une manutention automatisée, le transport et le transport pour fournir aux clients des services clés en main.

Pourquoi nous choisir?

  • Riche expérience dans le domaine des plateaux JEDEC / IC / Waffle Pack
  • Capacité de conception interne de moules
  • Développement rapide de prototypes
  • Processus de contrôle qualité strict
  • Fourniture stable pour les clients mondiaux de semi-conducteurs
