Plateaux à gaufres ESD à haute température pour circuits intégrés à semi-conducteurs

Nom De Marque:	Hiner-pack
Numéro De Modèle:	HN24199
Nombre De Pièces:	500 pièces
Prix:	$1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities）
Conditions De Paiement:	T/T
Capacité à Fournir:	2000 pièces/jour

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Certification:

ROHS, ISO

Tray Weight:

Varie, généralement jusqu'à 500 grammes par cavité

Couleur:

Noir

Assurance qualité:

Garantie de livraison, qualité fiable

Taille de la ligne de contour:

50,8 × 50,8 × 3,94 mm

Taille de la cavité:

4,1x4x0,9 mm

Incoterms:

EXW, FOB, CIF, DDU, DDP

Type de moule:

Injection

Réutilisable:

Oui

Forme du plateau:

Rectangulaire

Classe propre:

Nettoyage général et ultrasonique

Type de circuit intégré:

Le nombre de points de contrôle est déterminé en fonction de l'échantillon.

Niveau d'emballage:

Forfait Transport

Déformation:

Déformation MAX 0,2 mm

Capacité:

7x7 = 49 pièces

Détails d'emballage:

carton, palette

Capacité d'approvisionnement:

2000 pièces/jour

Mettre en évidence:

Plateaux à gaufres ESD à haute température

Disques à gaufres IC à semi-conducteurs

Plateaux de copeaux de gaufre avec ESD

Description du produit

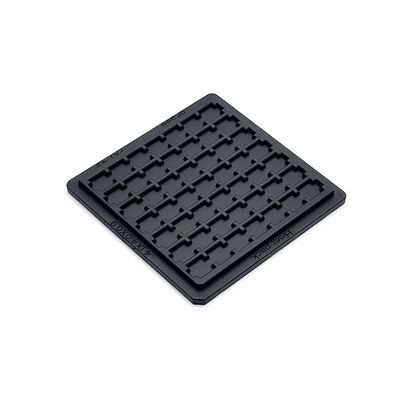

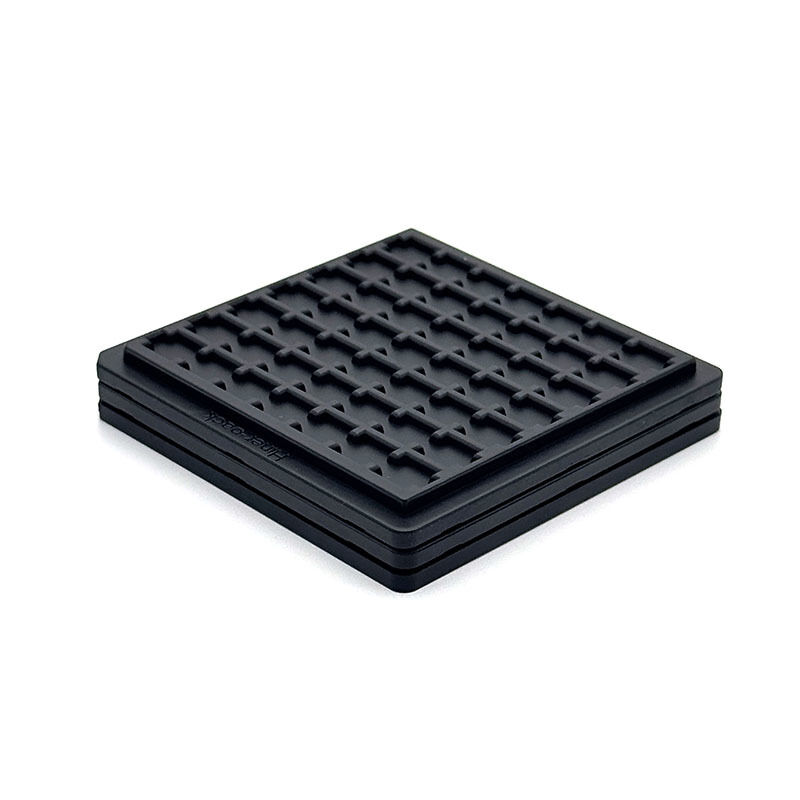

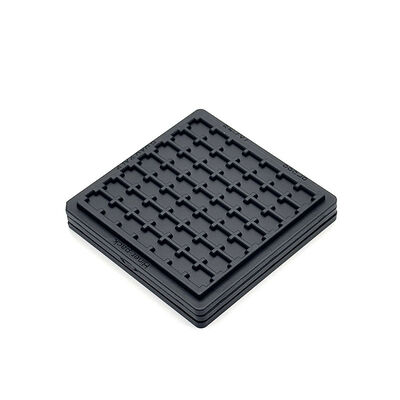

Plateaux gaufrés ESD haute température pour circuits intégrés à semi-conducteurs

Adopte un matériau résistant aux hautes températures et une structure antistatique pour fournir des performances stables dans des conditions de production difficiles. Répare efficacement les puces IC semi-conductrices et évite le déplacement ou les dommages lors du traitement à haute température.

Fonctionne bien dans les procédures de traitement à haute température et les lignes de production automatiques. Assure un placement stable des puces et maintient l'intégrité des composants en fonctionnement continu.

Prend en charge la personnalisation de la taille et de la disposition des cavités pour s'adapter à différentes spécifications IC. Se concentre sur une fixation sûre et une protection fiable pour répondre aux diverses exigences de production de semi-conducteurs.

Principales caractéristiques/avantages

Protection ESD
Résistance aux hautes températures
Convient aux circuits intégrés délicats à pas fin
Protège efficacement les composants délicats des circuits intégrés à pas fin
Prend en charge des tailles de cavité et des conceptions de disposition entièrement personnalisées
L'usine est certifiée ISO et les produits sont conformes à la norme RoHS.

Caractéristiques

Marque		Hiner-pack
Modèle		HN24199
Couleur		Noir
Résistance		1,0×10⁴ - 1,0×10¹¹Ω
Taille de la ligne de contour		50,8 × 50,8 × 3,94 mm
Taille de la cavité		4,1x4x0,9 mm
QTÉ matricielle		7x7 = 49 pièces
Déformation		MAXIMUM 0,2 mm
Service		Accepter l'OEM, l'ODM
Options de poche personnalisées		Disponible

Applications

Convient au traitement des semi-conducteurs à haute température, à la cuisson de puces, aux tests de composants et aux procédures d'emballage. S'adapte bien aux lignes de production automatiques et aux environnements de travail à haute température.

Appliqué dans la production de puces, l'emballage de semi-conducteurs, le traitement de composants électroniques et le transport interne en usine. Largement utilisé dans les usines de semi-conducteurs et les usines de fabrication électronique.

Emballage et expédition/services

Emballé dans des cartons standards avec des couches de protection intérieures pour éviter les rayures et la déformation. Empilés en toute sécurité pour le transport en vrac.

Prend en charge l'expédition express maritime, aérienne et internationale. S'assure que les produits arrivent en bon état et prêts à être utilisés directement en production.
