Des plateaux anti-statiques durables pour les circuits intégrés à haute résonance

Des plateaux anti-statiques durables pour les circuits intégrés à haute résonance

Nom De Marque: Hiner-pack
Numéro De Modèle: HN24198
Nombre De Pièces: 500 pièces
Prix: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Lieu d'origine:
Chine
Certification:
ROHS, ISO
Tray Weight:
Varie, généralement jusqu'à 500 grammes par cavité
Couleur:
Noir
Assurance qualité:
Garantie de livraison, qualité fiable
Taille de la ligne de contour:
50,7 × 50,7 × 4 mm
Taille de la cavité:
1,8x1,8x1,27 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Type de moule:
Injection
Réutilisable:
Oui
Forme du plateau:
Rectangulaire
Classe propre:
Nettoyage général et ultrasonique
Type de circuit intégré:
Le nombre de points de contrôle est déterminé en fonction de l'échantillon.
Niveau d'emballage:
Forfait Transport
Déformation:
Déformation MAX 0,26 mm
Capacité:
16x16 = 256 pièces
Détails d'emballage:
carton, palette
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

plateaux gaufrés antistatiques durables

,

plateaux gaufrés pour circuits intégrés à pas fin

,

plateaux de puces antistatiques pour circuits intégrés

Description du produit

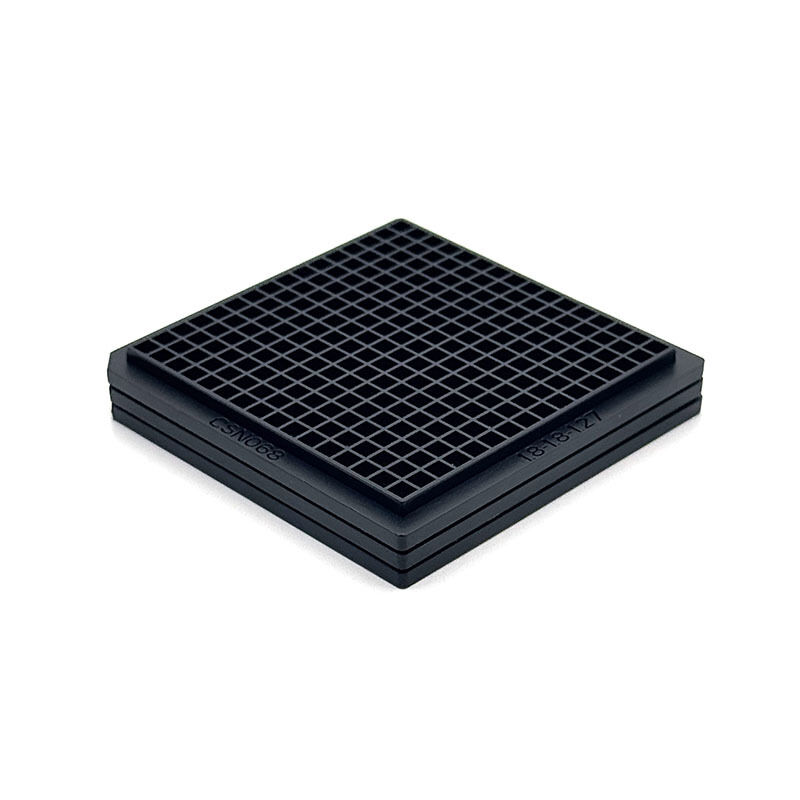

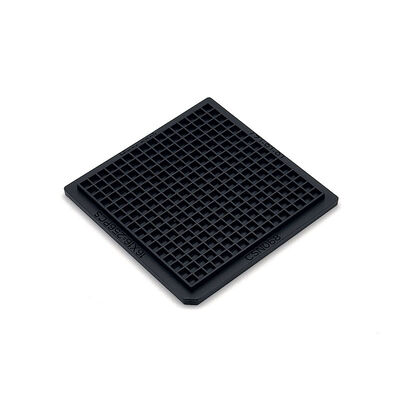

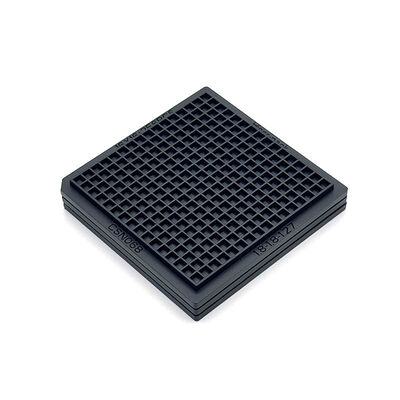

Plateaux gaufrés antistatiques durables pour circuits intégrés à pas fin
Fournit une structure gaufrée précise de type grille pour maintenir en toute sécurité les circuits intégrés à pas fin, évitant ainsi le déplacement des composants et les dommages électrostatiques pendant la manipulation. Fabriqué en matériau antistatique durable pour maintenir des performances stables dans les environnements industriels, offrant une protection fiable pour les dispositifs semi-conducteurs sensibles.

Intégrez-vous en douceur aux systèmes automatisés de prélèvement et de placement et aux flux de fabrication propres, en effectuant de manière fiable les procédures de chargement, de transfert et de tri des copeaux. Adaptez-vous de manière flexible aux scénarios de production de semi-conducteurs de haute précision, améliorant ainsi l’efficacité opérationnelle et l’intégrité des composants.

Prend en charge la personnalisation complète de la taille, du pas et de la disposition de la cavité pour correspondre aux dimensions uniques des circuits intégrés à pas fin. Respectez les normes de production propre, en proposant des solutions sur mesure qui optimisent l’efficacité de l’emballage et protègent les composants délicats tout au long du transport et du stockage à long terme.
Principales caractéristiques/avantages
  • Matériau antistatique durable
  • Offre un contrôle stable de la contamination de qualité salle blanche
  • Maintien stable des composants
  • Protège efficacement les composants délicats des circuits intégrés à pas fin
  • Prend en charge des tailles de cavité et des conceptions de disposition entièrement personnalisées
  • Structure de gaufre précise.
Caractéristiques
Marque Hiner-pack
Modèle HN24198
Couleur Noir
Résistance 1,0×10⁴ - 1,0×10¹¹Ω
Taille de la ligne de contour 50,7 × 50,7 × 4 mm
Taille de la cavité 1,8x1,8x1,27 mm
QTÉ matricielle 16x16 = 256 pièces
Déformation MAXIMUM 0,26 mm
Service Accepter l'OEM, l'ODM
Options de poche personnalisées Disponible
Applications
Prend en charge les opérations avancées de conditionnement de semi-conducteurs, de tri de matrices à pas fin, de tests de dispositifs et de mise en kit de composants de précision. Associez-le en toute transparence aux systèmes automatisés de prélèvement et de placement, aux lignes de production contrôlées par ESD et aux environnements de fabrication propres.

Également utilisé pour le transfert de composants entre usines, l'expédition internationale de dispositifs sensibles à pas fin et le stockage des stocks à long terme. Servir les usines de fabrication de semi-conducteurs, les installations de conditionnement avancées et les distributeurs de composants électroniques de haute technologie.
Emballage et expédition/services
Livré dans un emballage antistatique standard pour garantir l'intégrité du produit pendant le transport. Chaque plateau est enveloppé dans un film protecteur et placé dans des cartons rigides pour éviter toute déformation et rayures.

Prend en charge l'expédition en vrac par voie maritime, aérienne ou express, avec un empilement sécurisé pour éviter les dommages lors du transport longue distance. S'assurer que les produits arrivent en bon état pour une utilisation immédiate en production.
À propos de nous:
Hiner-pack® a été fondée en 2013. Il s'agit d'une entreprise de haute technologie qui intègre la conception, la R&D, la fabrication, la vente de boîtiers et de tests de circuits intégrés, ainsi que le processus de fabrication de plaquettes semi-conductrices dans la manipulation, le transport et le transport automatisés pour fournir aux clients des services clé en main.

Pourquoi nous choisir :

  • Expérience riche dans les plateaux JEDEC / IC / gaufres
  • Capacité de conception de moules en interne
  • Développement rapide de prototypes
  • Processus de contrôle qualité strict
  • Approvisionnement stable pour les clients mondiaux de semi-conducteurs
