Plateaux à gaufres ESD professionnels pour composants IC à pas fin avec conception antistatique et anti-poussière et taille de cavité personnalisable

Plateaux à gaufres ESD professionnels pour composants IC à pas fin avec conception antistatique et anti-poussière et taille de cavité personnalisable

Nom De Marque: Hiner-pack
Numéro De Modèle: HN24191
Nombre De Pièces: 500 pièces
Prix: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Lieu d'origine:
Chine
Certification:
ROHS, ISO
Tray Weight:
Varie, généralement jusqu'à 500 grammes par cavité
Couleur:
Noir
Assurance qualité:
Garantie de livraison, qualité fiable
Taille de la ligne de contour:
50,8 × 50,8 × 3,94 mm
Taille de la cavité:
8,76x5,51x0,685mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Type de moule:
Injection
Réutilisable:
Oui
Forme du plateau:
Rectangulaire
Classe propre:
Nettoyage général et ultrasonique
Type de circuit intégré:
Le nombre de points de contrôle est déterminé en fonction de l'échantillon.
Niveau d'emballage:
Forfait Transport
Déformation:
Déformation MAX 0,26 mm
Capacité:
4x6 = 24 pièces
Détails d'emballage:
carton, palette
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

Plateaux à gaufres ESD pour composants IC à pas fin

,

plateaux à puces antistatiques et anti-poussière

,

plateaux à composants IC de taille de cavité personnalisables

Description du produit

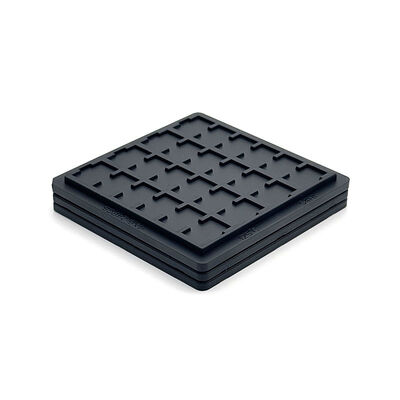

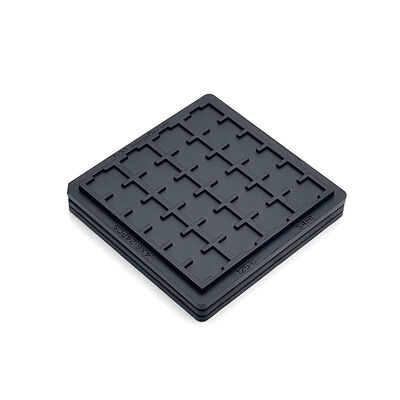

Plateaux à gaufres ESD professionnels pour composants IC à pas fin
Dispose d'une structure gaufrée de précision pour maintenir les circuits intégrés à pas fin de manière stable. Bloque efficacement la contamination particulaire et évite les dommages ESD pendant tout le processus. Fabriqué en matériau antistatique durable pour maintenir des performances stables dans diverses conditions de travail.

S'adapte bien aux lignes de production et de traitement automatiques. Fonctionne sans problème lors du chargement, du transfert et du tri des copeaux. Améliore l’efficacité opérationnelle et garantit l’intégrité des composants dans la production quotidienne.

Accepte une personnalisation complète de la taille et de la disposition de la cavité pour s'adapter à différents composants. Se concentre sur une protection sûre et un emballage efficace. Fournit des solutions professionnelles pour les applications de semi-conducteurs de haute précision.
Principales caractéristiques/avantages
  • Conception antistatique et anti-poussière pour une manipulation sûre des copeaux
  • Offre un contrôle stable de la contamination de qualité salle blanche
  • Maintien stable des composants
  • Protège efficacement les composants délicats des circuits intégrés à pas fin
  • Prend en charge des tailles de cavité et des conceptions de disposition entièrement personnalisées
  • Structure de gaufre précise.
Caractéristiques
Marque Hiner-pack
Modèle HN24191
Couleur Noir
Résistance 1,0×10⁴ - 1,0×10¹¹Ω
Taille de la ligne de contour 50,8 × 50,8 × 3,94 mm
Taille de la cavité 8,76x5,51x0,685mm
QTÉ matricielle 4x6 = 24 pièces
Déformation MAXIMUM 0,26 mm
Service Accepter l'OEM, l'ODM
Options de poche personnalisées Disponible
Applications
Convient pour le traitement des puces de haute précision, le tri des composants, les tests de puces et l'assemblage de petits appareils. Fonctionne bien dans les lignes de production automatiques et les ateliers à contrôle statique.

Idéal pour le transport interne à l’usine, le stockage de produits finis et la livraison de marchandises entre régions. Largement utilisé dans la fabrication de puces, les usines d'emballage et les fournisseurs de composants électroniques.
Emballage et expédition/services
Prend en charge les plans d'emballage personnalisés pour garantir une livraison sûre. Protège les plateaux de la déformation et des dommages lors du transport longue distance.

Fournit des solutions d’emballage stables et fiables pour les commandes groupées. Aide à maintenir la qualité du produit et arrive en bon état pour les clients.
