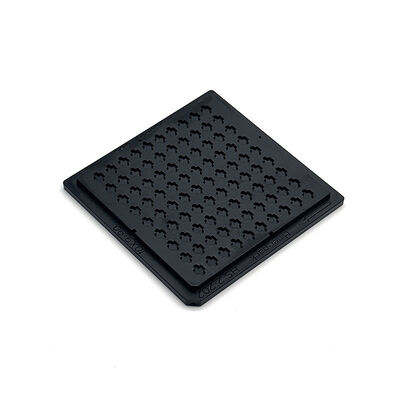

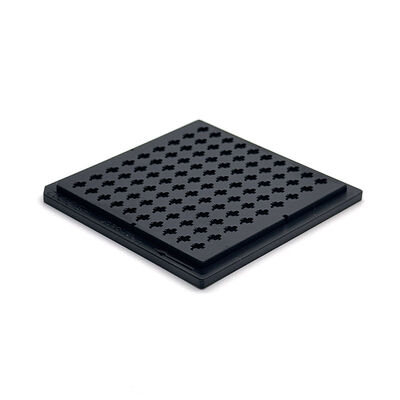

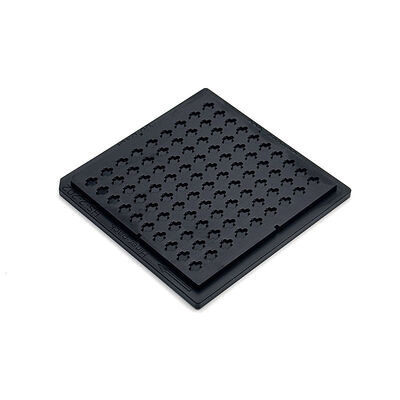

Plateaux de puces à gaufres antistatiques réutilisables avec taille de cavité personnalisable pour les circuits intégrés à semi-conducteurs

Plateaux de puces à gaufres antistatiques réutilisables avec taille de cavité personnalisable pour les circuits intégrés à semi-conducteurs

Nom De Marque: Hiner-pack
Numéro De Modèle: HN24190
Nombre De Pièces: 500 pièces
Prix: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Lieu d'origine:
Chine
Certification:
ROHS, ISO
Tray Weight:
Varie, généralement jusqu'à 500 grammes par cavité
Couleur:
Noir
Assurance qualité:
Garantie de livraison, qualité fiable
Taille de la ligne de contour:
50,8 × 50,8 × 4 mm
Taille de la cavité:
2,2x1,35x0,53mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Type de moule:
Injection
Réutilisable:
Oui
Forme du plateau:
Rectangulaire
Classe propre:
Nettoyage général et ultrasonique
Type de circuit intégré:
Le nombre de points de contrôle est déterminé en fonction de l'échantillon.
Niveau d'emballage:
Forfait Transport
Déformation:
Déformation MAX 0,23 mm
Capacité:
10x9 = 90 pièces
Détails d'emballage:
carton, palette
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

Plateaux de copeaux à gaufres antistatiques

,

Plateaux de circuits intégrés à semi-conducteurs réutilisables

,

Plateaux de puces IC de taille de cavité personnalisable

Description du produit
Plateaux antistatiques de puce de gaufre de semi-conducteur d'ESD

Fournit une structure gaufrée précise pour accueillir fermement les puces IC délicates, éliminant ainsi les mouvements et les dommages électrostatiques pendant la manipulation. Fabriqué à partir d'un matériau antistatique durable pour maintenir des performances constantes dans les environnements industriels, offrant une protection fiable pour les composants semi-conducteurs sensibles.


Intégrez-vous de manière transparente aux lignes de conditionnement automatisées et aux flux de travail des salles blanches, en effectuant régulièrement les procédures de chargement, de transfert et de gestion des stocks de copeaux. Adaptez-vous de manière flexible à divers scénarios de fabrication de semi-conducteurs, en soutenant des opérations de production et de logistique efficaces.


Prend en charge la personnalisation complète de la taille, de l'espacement et de la disposition des cavités pour correspondre aux dimensions uniques des puces. Alignez-vous sur les normes de production propre, en proposant des solutions sur mesure qui optimisent l’efficacité de l’emballage et protègent les puces IC tout au long du transport et du stockage.

Principales caractéristiques/avantages
  • Offrent des performances antistatiques ESD efficaces
  • Protection antistatique
  • Convient aux circuits intégrés délicats à pas fin
  • Maintien sécurisé de la puce
  • Prend en charge des tailles de cavité et des conceptions de disposition entièrement personnalisées
  • L'usine est certifiée ISO et les produits sont conformes à la norme RoHS.
Caractéristiques
Marque Hiner-pack
Modèle HN24190
Couleur Noir
Résistance 1,0×10⁴ - 1,0×10¹¹Ω
Taille de la ligne de contour 50,8 × 50,8 × 4 mm
Taille de la cavité 2,2x1,35x0,53mm
QTÉ matricielle 10x9 = 90 pièces
Déformation MAXIMUM 0,23 mm
Service Accepter l'OEM, l'ODM
Options de poche personnalisées Disponible
Applications
Prend en charge les opérations de découpe de tranches de semi-conducteurs, de tri des puces, de test des appareils et de mise en kit de composants de précision. Travaillez en toute transparence avec des systèmes de prélèvement et de placement automatisés, des lignes de production contrôlées ESD et des environnements de fabrication propres


Également appliqué au transfert de composants entre usines, à l'expédition internationale de puces sensibles et au stockage des stocks à long terme. Servir les usines de fabrication de semi-conducteurs, les installations de conditionnement de circuits intégrés et les distributeurs mondiaux de composants électroniques.

Emballage et expédition/services
Fournissez des solutions entièrement personnalisées pour les plateaux de paquets de gaufres antistatiques. Ajustez la taille, l’espacement et la disposition des cavités pour s’adapter à diverses dimensions de puces.

Tirez parti d’un matériau antistatique durable pour une protection améliorée. Proposez des tests de prototypes et une assistance à la conception personnalisée pour répondre aux besoins uniques de production et d’emballage.
