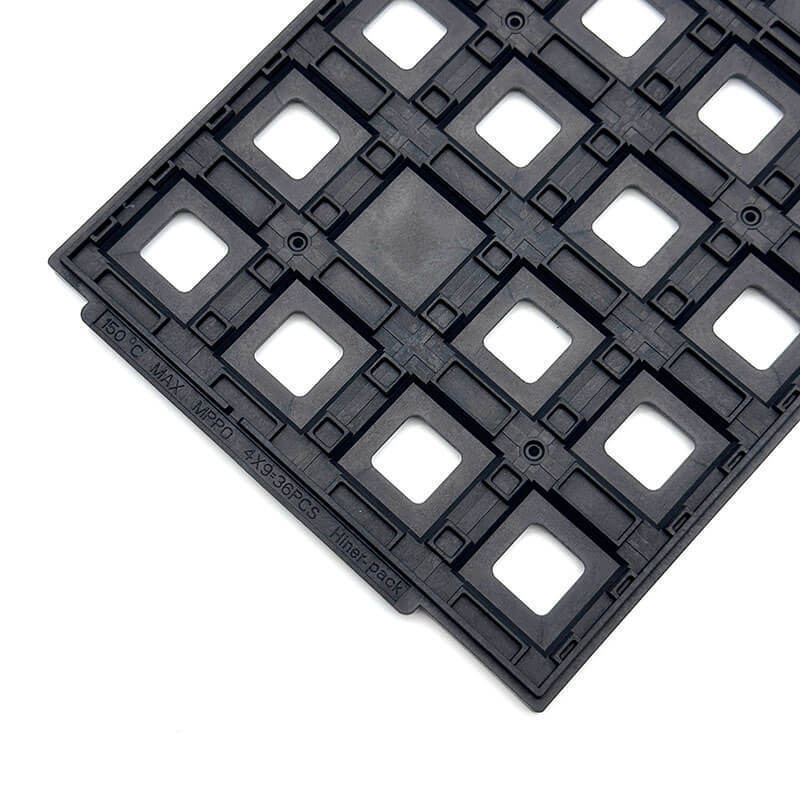

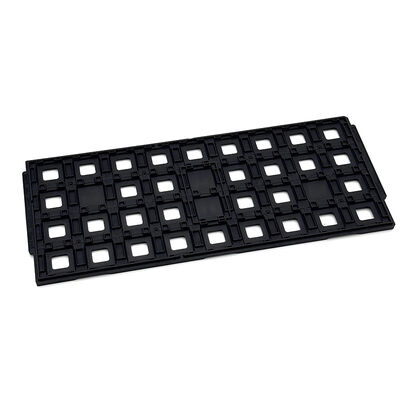

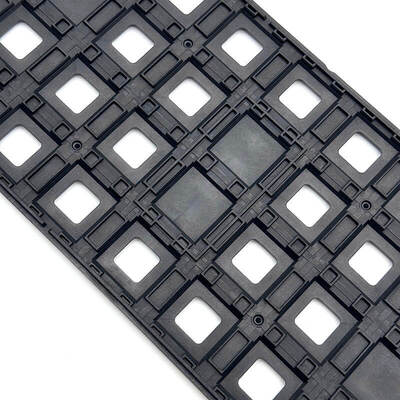

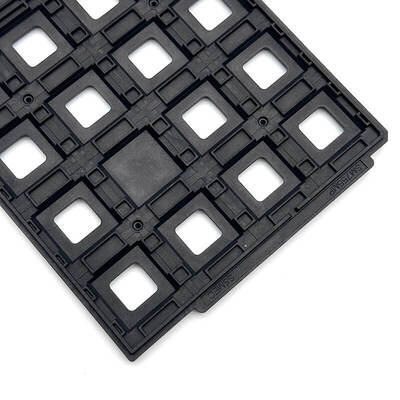

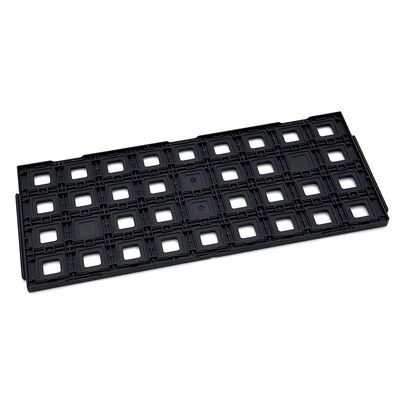

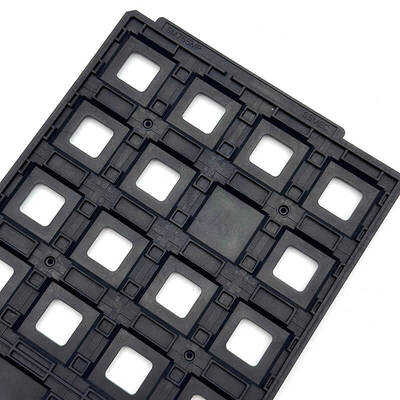

Plateaux IC JEDEC durables pour un emballage de semi-conducteurs sans poussière

Plateaux IC JEDEC durables pour un emballage de semi-conducteurs sans poussière

Nom De Marque: Hiner-pack
Numéro De Modèle: HN25006
Nombre De Pièces: 500
Prix: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Lieu d'origine:
Chine
Certification:
ROHS, ISO
Tray Weight:
Varie, généralement jusqu'à 500 grammes par cavité
Couleur:
Noir
Assurance qualité:
Garantie de livraison, qualité fiable
Taille de la cavité:
16×9,5×4,72 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Type de moule:
Injection
Réutilisable:
Oui
Forme du plateau:
Rectangulaire
Classe propre:
Nettoyage général et ultrasonique
Type de circuit intégré:
Le nombre de points de contrôle est déterminé en fonction de l'échantillon.
Niveau d'emballage:
Forfait Transport
Platitude:
Moins de 0,76 mm
Capacité:
4x9 = 36 pièces
Détails d'emballage:
carton, palette
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

Plateaux de circuits intégrés JEDEC sans poussière

,

plateaux d'emballage de semi-conducteurs durables

,

stockage de circuits intégrés conformes à JEDEC

Description du produit
Des plateaux JEDEC durables pour les emballages de semi-conducteurs exempts de poussière
Protégez les composants délicats des semi-conducteurs de la poussière et des dommages pendant les opérations d'emballage.Construit avec une structure durable pour répondre aux normes JEDEC pour une utilisation industrielle fiableVous recherchez des solutions fiables pour l'emballage sécurisé des semi-conducteurs?

S'adapte parfaitement aux lignes d'emballage automatisées et aux environnements de salle blanche. Performe régulièrement dans la manutention des composants et les procédures d'emballage. Adaptez-vous à divers processus d'emballage de semi-conducteurs en douceur.

Permettre un stockage et une logistique sûrs des composants. Soutenir des conceptions personnalisées pour répondre aux exigences spécifiques en matière d'emballage. Fournir des solutions sur mesure pour les exigences uniques de fabrication de semi-conducteurs.
Caractéristiques clés/Avantages
  • Une construction durable.
  • Réduire la pollution par la poussière.
  • Réduction de la poussière.
  • Protection des composants.
  • Une personnalisation flexible.
Les spécifications
Marque Emballage à l'arrière
Modèle HN25006
Matériel Le MPPO
Type de colis JEDEC
Couleur Noir
Résistance 1.0×104 - 1,0×1011 Ω
Taille de ligne de contour 322.6x135.9x7.62 mm
Taille de la cavité 16×9.5×40,72 mm
Matrice QTY 4x9 = 36 pièces
La page de coupe Maximum de 0,76 mm
Le service Acceptez OEM, ODM
Options de poche personnalisées Disponible
Applications
Appliquer à l'emballage au niveau des plaquettes de semi-conducteurs, aux tests de performance des circuits intégrés, au tri sous pression, à la fabrication des plaquettes et à l'assemblage des appareils.manipulation de composants de précision, et des flux de travail de traitement à haute température.

Le support du stockage à long terme des composants, de la logistique entre usines, du chiffre d'affaires de la production, de l'emballage sous vide et des opérations d'expédition d'échantillons.inspection de la qualité, gestion de la chaîne d'approvisionnement et distribution de composants électroniques.
Emballage et expédition/ Services
Offrir une personnalisation ciblée pour les plateaux JEDEC IC adaptés aux besoins d'emballage et de transport. Collaborer étroitement avec les équipes pour concevoir des formes de cavités, des structures antidérapantes,et matériaux absorbant les chocs pour une manipulation sécurisée des composants lors de l'emballage et de la logistique longue distanceDévelopper des variantes antistatiques ou étanches à la poussière et valider des prototypes par des essais de vibration et de chute.Fournir des solutions de plateaux personnalisées qui protègent les composants semi-conducteurs tout au long de l'emballage, le chargement et les processus d'expédition entre usines ou mondiaux.
À propos de nous:
Hiner-pack® a été fondée en 2013. C'est une entreprise de haute technologie qui intègre la conception, la R&D, la fabrication, la vente d'emballages et de tests IC,ainsi qu'un procédé de fabrication de plaquettes semi-conductives dans une manutention automatisée, le transport et le transport pour fournir aux clients des services clés en main.

Pourquoi nous choisir?

  • Une riche expérience dansJEDEC / IC / plateaux pour emballage de gaufres
  • Capacité de conception interne de moules
  • Développement rapide de prototypes
  • Processus de contrôle qualité strict
  • Fourniture stable pour les clients mondiaux de semi-conducteurs
