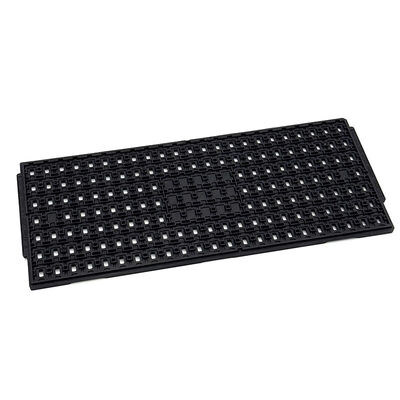

Des plateaux JEDEC durables pour les emballages de plaquettes de semi-conducteurs sans poussière

Des plateaux JEDEC durables pour les emballages de plaquettes de semi-conducteurs sans poussière

Nom De Marque: Hiner-pack
Numéro De Modèle: HN25004
Nombre De Pièces: 500
Prix: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Lieu d'origine:
Chine
Certification:
ROHS, ISO
Tray Weight:
Varie, généralement jusqu'à 500 grammes par cavité
Couleur:
Noir
Assurance qualité:
Garantie de livraison, qualité fiable
Taille de la cavité:
13×7,5×7,62 millimètres
Incoterms:
EXW, FOB, CIF, DDU, DDP
Type de moule:
Injection
Réutilisable:
Oui
Forme du plateau:
Rectangulaire
Classe propre:
Nettoyage général et ultrasonique
Type de circuit intégré:
Le nombre de points de contrôle est déterminé en fonction de l'échantillon.
Niveau d'emballage:
Forfait Transport
Platitude:
Moins de 0,76 mm
Capacité:
7x23 = 161 pièces
Détails d'emballage:
carton, palette
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

Plateaux IC JEDEC pour plaquettes semi-conductrices

,

plateaux IC sans poussière pour l'emballage

,

plateaux de plaquettes JEDEC durables

Description du produit
Plateaux JEDEC IC durables pour emballage de plaquettes de semi-conducteurs sans poussière
Fournir une protection stable pour les plaquettes délicates tout au long des processus d'emballage. Maintenir des conditions de travail propres grâce à un contrôle efficace de la poussière. Construit avec une structure solide pour supporter une utilisation industrielle à long terme. Vous recherchez des solutions de plateaux fiables pour la production de semi-conducteurs ?

S'adapte aux environnements de fabrication de haute norme et aux lignes de production automatisées. Assure des performances stables lors des processus de manipulation et de transfert de plaquettes. S'adapte en douceur à diverses procédures d'emballage de semi-conducteurs.

Supporte le stockage et le transport sûrs des plaquettes. Accepte des tailles et des structures personnalisées pour répondre aux différents besoins de production. Fournit des solutions sur mesure pour diverses exigences d'emballage de semi-conducteurs.
Caractéristiques/Avantages Clés
  • Structure solide et durable
  • Protection stable des plaquettes
  • Sécurise les processus d'emballage des plaquettes
  • Conforme aux normes JEDEC
  • Personnalisation flexible
Spécifications
Marque Hiner-pack
Modèle HN25004
Matériau  MPPO
Type de conditionnement JEDEC
Couleur Noir
Résistance 1.0×10⁴ - 1.0×10¹¹ Ω
Taille extérieure 322.6×135.9×7.62 mm
Taille de la cavité 13×7.5×7.62 mm
Quantité de matrice 7x23=161 PCS
Déformation MAX 0.76mm
Service Accepte OEM, ODM
Options de poches personnalisées Disponible
Applications
Largement utilisé dans l'emballage de plaquettes de semi-conducteurs, les tests de puces, le tri de matrices et la fabrication de dispositifs. Convient à la production en salle blanche, aux lignes d'assemblage automatisées et aux ateliers de traitement de haute précision. Correspond parfaitement à divers processus d'emballage au niveau des plaquettes et assure des performances stables dans des environnements de production stricts.

Également appliqué au stockage de plaquettes, à la logistique d'usine, au roulement de production et à la livraison d'échantillons. Répond aux exigences des usines d'emballage de semi-conducteurs, des centres de test et des fabricants de composants électroniques. Prend en charge le fonctionnement sûr et efficace de l'ensemble de la chaîne de production et d'approvisionnement en semi-conducteurs.
Services personnalisés
Fournir des services personnalisés professionnels pour les plateaux JEDEC IC selon les besoins du client. Prend en charge la conception personnalisée de la taille de la cavité, de la disposition et du matériau. Créer des structures de plateaux exclusives pour différentes plaquettes et processus d'emballage. Offrir des solutions sur mesure uniques pour améliorer l'efficacité de la production et répondre aux exigences d'application spéciales dans la fabrication de semi-conducteurs.
