Des plateaux JEDEC durables pour le contrôle de la poussière et la protection des emballages de plaquettes à semi-conducteurs

Des plateaux JEDEC durables pour le contrôle de la poussière et la protection des emballages de plaquettes à semi-conducteurs

Nom De Marque: Hiner-pack
Numéro De Modèle: HN25001
Nombre De Pièces: 500
Prix: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Lieu d'origine:
Chine
Certification:
ROHS, ISO
Tray Weight:
Varie, généralement jusqu'à 500 grammes par cavité
Couleur:
Noir
Assurance qualité:
Garantie de livraison, qualité fiable
Taille de la cavité:
16×9,5×4,72 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Type de moule:
Injection
Réutilisable:
Oui
Forme du plateau:
Rectangulaire
Classe propre:
Nettoyage général et ultrasonique
Type de circuit intégré:
Le nombre de points de contrôle est déterminé en fonction de l'échantillon.
Niveau d'emballage:
Forfait Transport
Platitude:
Moins de 0,76 mm
Capacité:
7x12 = 84 pièces
Détails d'emballage:
carton, palette
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

Plateaux à circuits intégrés JEDEC pour la protection des semi-conducteurs

,

plateaux IC antipoussière pour gaufres

,

plateaux d'emballage de plaquettes JEDEC durables

Description du produit

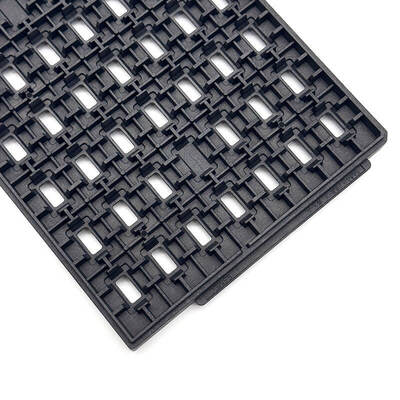

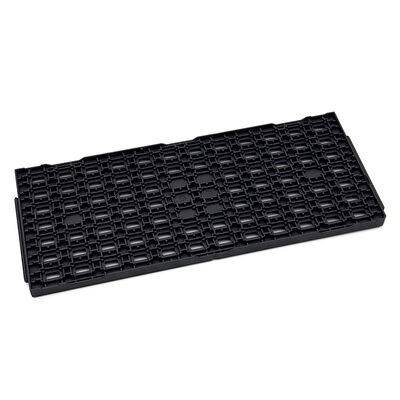

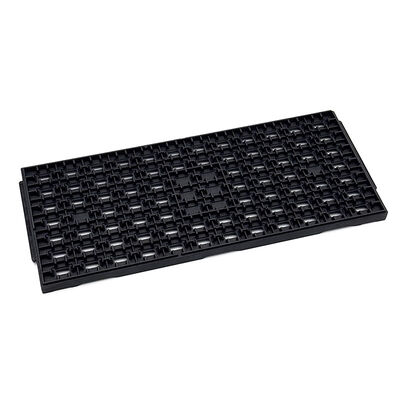

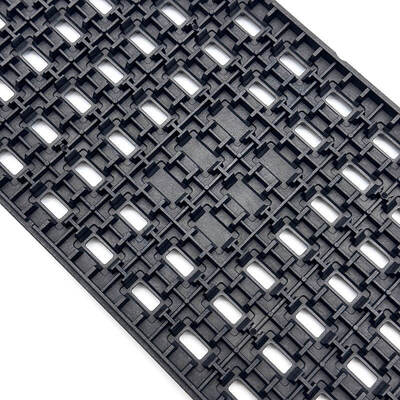

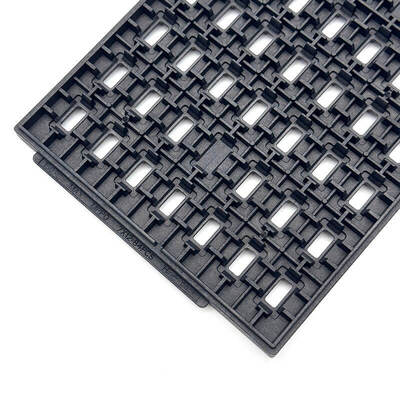

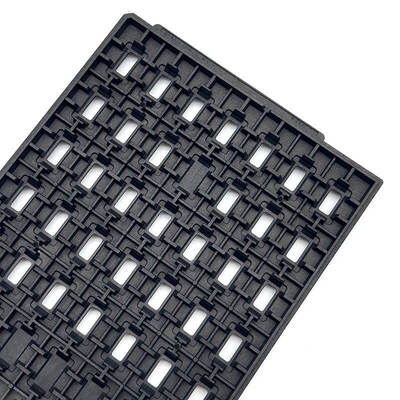

Plateaux IC JEDEC durables pour le contrôle de la poussière et la protection des emballages de plaquettes de semi-conducteurs
Réduisez efficacement la contamination par la poussière. Protégez les composants semi-conducteurs délicats lors du conditionnement au niveau des tranches. Offre une durabilité structurelle fiable pour une utilisation industrielle répétée. Besoin de solutions de plateaux IC stables pour une production propre ?

Installer des lignes automatisées de conditionnement de semi-conducteurs. Adaptez-vous aux workflows de traitement au niveau des tranches et de gestion des composants. Maintenez la compatibilité avec les salles blanches et des performances constantes.

Soutenir le stockage et la logistique sécurisés des composants. Proposez des configurations et des tailles de cavités personnalisables. Créez des conceptions de plateaux JEDEC sur mesure pour répondre aux exigences d'emballage uniques.
Principales caractéristiques/avantages
  • Offrez une construction durable.
  • Réduisez la contamination par la poussière.
  • Protégez les processus d’emballage des plaquettes.
  • Conforme aux normes JEDEC.
  • Prend en charge les solutions de conception personnalisées.
Caractéristiques
Marque Hiner-pack
Modèle HN25001
Matériel MPPO
Type de colis JEDEC
Couleur Noir
Résistance 1,0×10⁴ - 1,0×10¹¹Ω
Taille de la ligne de contour 322,6 × 135,9 × 12,19 mm
Taille de la cavité 16×9.5×4,72 millimètres
QTÉ matricielle 7x12 = 84 pièces
Déformation MAXIMUM 0,76 mm
Service Accepter l'OEM, l'ODM
Options de poche personnalisées Disponible
Applications
Appliquer au conditionnement au niveau des tranches de semi-conducteurs, aux tests de performances des circuits intégrés, au tri des puces, à la fabrication des tranches et à l'assemblage de dispositifs. Adaptez-vous à la fabrication en salle blanche, aux lignes de production automatisées, à la manipulation de composants de précision et aux flux de travail de traitement à haute température. Garantit des performances stables dans des environnements strictement sans poussière.

Prend en charge le stockage à long terme des composants, la logistique inter-usines, la rotation de la production, l'emballage sous vide et les opérations d'expédition d'échantillons. Répondez à diverses exigences en matière d’emballage de semi-conducteurs, d’inspection qualité, de gestion de la chaîne d’approvisionnement et de distribution de composants électroniques.
Emballage et expédition/services
Les plateaux matriciels JEDEC sont emballés dans des matériaux durables et antistatiques avec des inserts d'empilage et de rembourrage sécurisés. Des solutions d'emballage personnalisées sont disponibles sur demande. Toutes les expéditions sont suivies et traitées par des transporteurs de confiance pour une livraison fiable dans le monde entier.
À propos de nous:
Hiner-pack® a été fondée en 2013. Il s'agit d'une entreprise de haute technologie qui intègre la conception, la R&D, la fabrication, la vente de boîtiers et de tests de circuits intégrés, ainsi que le processus de fabrication de plaquettes semi-conductrices dans la manipulation, le transport et le transport automatisés pour fournir aux clients des services clé en main.

Pourquoi nous choisir :

  • Une riche expérience enPlateaux JEDEC / IC / gaufres
  • Capacité de conception de moules en interne
  • Développement rapide de prototypes
  • Processus de contrôle qualité strict
  • Approvisionnement stable pour les clients mondiaux de semi-conducteurs
