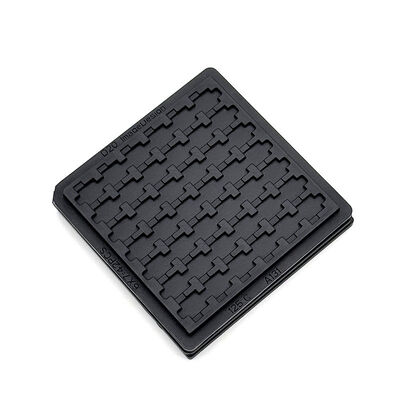

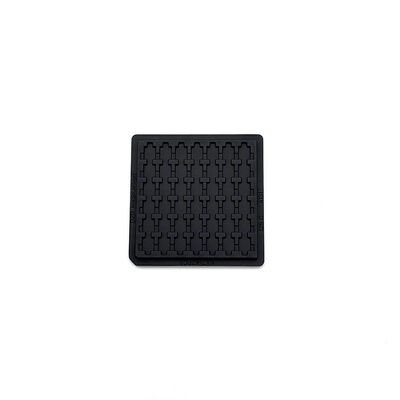

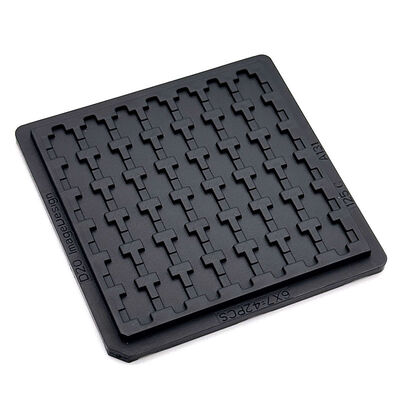

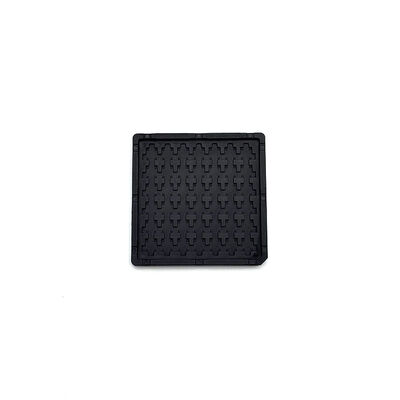

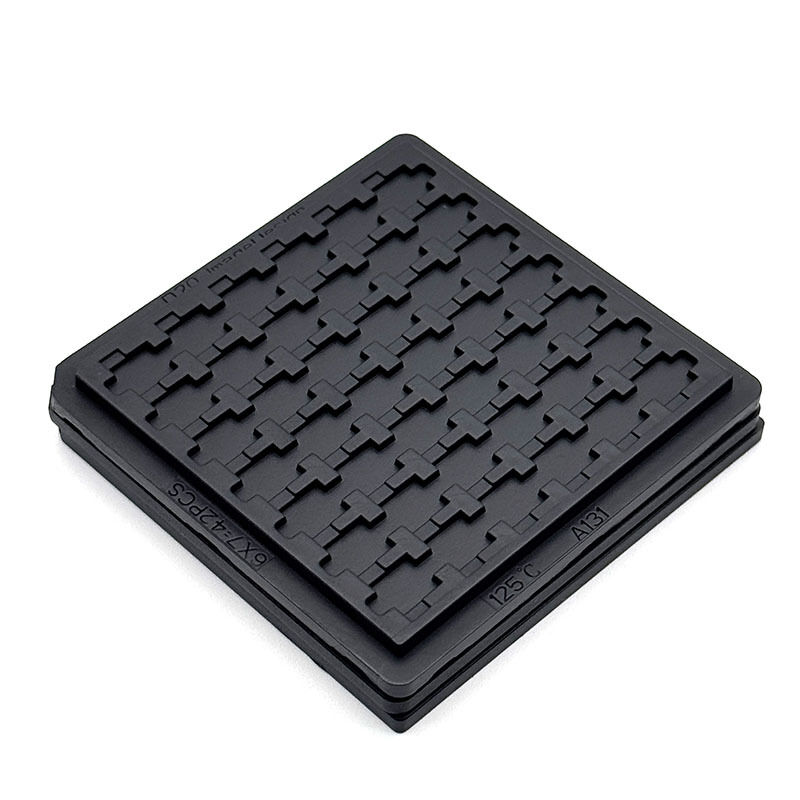

Disques à puces à gaufres à semi-conducteurs antistatiques ESD

Disques à puces à gaufres à semi-conducteurs antistatiques ESD

Nom De Marque: Hiner-pack
Numéro De Modèle: HN24171
Nombre De Pièces: 500 pièces
Prix: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Lieu d'origine:
Chine
Certification:
ROHS, ISO
Tray Weight:
Varie, généralement jusqu'à 500 grammes par cavité
Couleur:
Noir
Assurance qualité:
Garantie de livraison, qualité fiable
Taille de la ligne de contour:
50,8 × 50,8 × 3,94 mm
Taille de la cavité:
4,64x4,22x0,755 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Type de moisissure:
Injection
Réutilisable:
Oui
Forme du plateau:
Rectangulaire
Classe propre:
Nettoyage général et ultrasonique
Type de circuit intégré:
Le nombre de points de contrôle est déterminé en fonction de l'échantillon.
Niveau d'emballage:
Forfait Transport
Déformation:
Déformation MAX 0,2 mm
Capacité:
6x7 = 42 pièces
Détails d'emballage:
carton, palette
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

plateaux gaufrés antistatiques ESD pour puces

,

plateaux d'emballage gaufrés pour semi-conducteurs

,

plateaux de stockage de puces antistatiques

Description du produit
Plateaux de plaquettes anti-statiques ESD pour semi-conducteurs

Fournit une protection anti-statique stable pour les puces de circuits intégrés de semi-conducteurs. Supporte un environnement de travail à haute température de 125°C. Adopte une structure de plaquette précise de type croisillon pour fixer fermement les puces et éviter les dommages dus aux collisions. Respecte les normes strictes de l'industrie de l'emballage électronique. Besoin de solutions de stockage de puces fiables pour la fabrication électronique ?


S'applique aux liens de test d'emballage de semi-conducteurs. Sert aux scénarios de tri de matrices IC, d'emballage de plaquettes et de stockage de transport de puces. S'adapte parfaitement au traitement des composants de circuits intégrés et aux lignes de production d'usines électroniques.


Supporte le retour des composants électroniques et les applications d'emballage sous vide. Offre des services complets de modification de la structure de plaquette, de la taille de la cavité et du matériau. Réalise une conception de plateau personnalisée selon différents modèles de puces et les exigences du client. Devenez votre partenaire exclusif de stockage d'emballage de semi-conducteurs.

Caractéristiques / Avantages clés
  • Offre des performances anti-statiques ESD efficaces
  • Résistance stable à haute température jusqu'à 125°C
  • Convient aux circuits intégrés délicats à pas fin
  • Protège efficacement les composants IC délicats à pas fin
  • Supporte des tailles de cavité et des conceptions de disposition entièrement personnalisées
  • L'usine est certifiée ISO et les produits sont conformes à la norme RoHS.
Spécifications
Marque Hiner-pack
Modèle HN24171
Couleur Noir
Résistance 1.0×10⁴ - 1.0×10¹¹ Ω
Dimensions extérieures 50.8×50.8×3.94 mm
Taille de la cavité 4.64x4.22x0.755 mm
Quantité de matrice 6x7=42 PCS
Déformation MAX 0.2mm
Service Accepte OEM, ODM
Options de poches personnalisées Disponible
Applications
S'applique aux processus d'emballage de semi-conducteurs, de test de puces IC et de tri de matrices. S'adapte parfaitement aux liens de production de traitement de plaquettes et d'emballage de composants électroniques.


Sert aux scénarios de stockage de retour de puces, d'emballage sous vide et de transport. S'adapte à diverses industries de fabrication de circuits intégrés et d'assemblage électronique.

Emballage et expédition / Services
Adopte un emballage extérieur anti-pression sûr pour protéger les plateaux de plaquettes internes. Fournit un emballage antichoc et anti-poussière pour le transport longue distance. Prend en charge les spécifications d'emballage personnalisées en fonction de la quantité de commande. Assure une livraison intacte du plateau et des performances anti-statiques stables pendant la logistique.
