Plateaux de manipulation de circuits intégrés à gaufrettes denses et durables

Plateaux de manipulation de circuits intégrés à gaufrettes denses et durables

Nom De Marque: Hiner-pack
Numéro De Modèle: HN24168
Nombre De Pièces: 500 pièces
Prix: $1.35~$2.68(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Lieu d'origine:
Chine
Certification:
ROHS, ISO
Tray Weight:
Varie, généralement jusqu'à 500 grammes par cavité
Couleur:
Noir
Assurance qualité:
Garantie de livraison, qualité fiable
Taille de la ligne de contour:
50,8 × 50,8 × 6,2 mm
Taille de la cavité:
1,35x1,30x1,0 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Type de moisissure:
Injection
Réutilisable:
Oui
Forme du plateau:
Rectangulaire
Classe propre:
Nettoyage général et ultrasonique
Type de circuit intégré:
Le nombre de points de contrôle est déterminé en fonction de l'échantillon.
Niveau d'emballage:
Forfait Transport
Déformation:
Déformation MAX 0,26 mm
Capacité:
10x10 = 100 pièces
Détails d'emballage:
carton, palette
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

Plateaux de plaquettes de gaufres à cavité dense pour circuits intégrés

,

Plateaux de plaquettes durables pour la manipulation de circuits intégrés

,

plateaux de plaquettes de puces gaufrées avec garantie

Description du produit

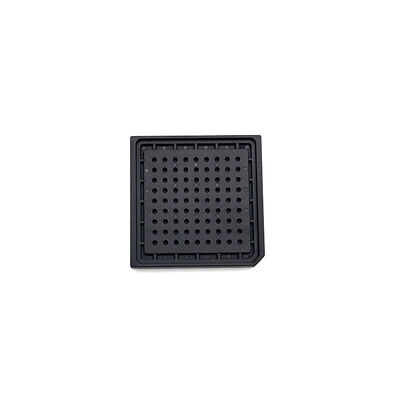

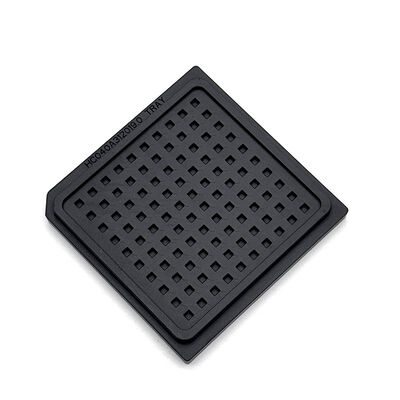

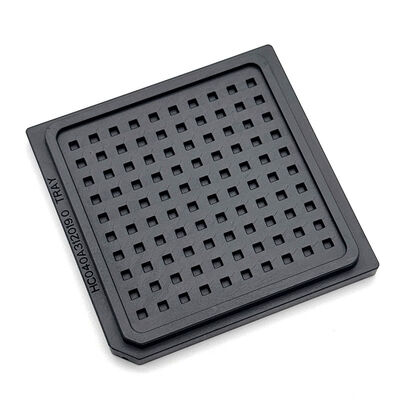

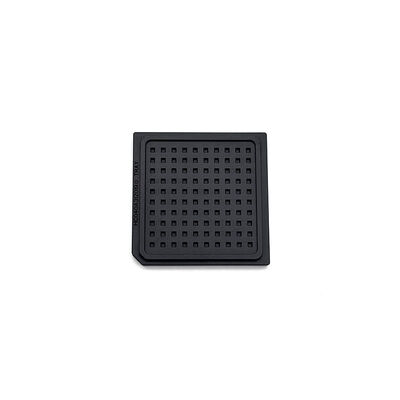

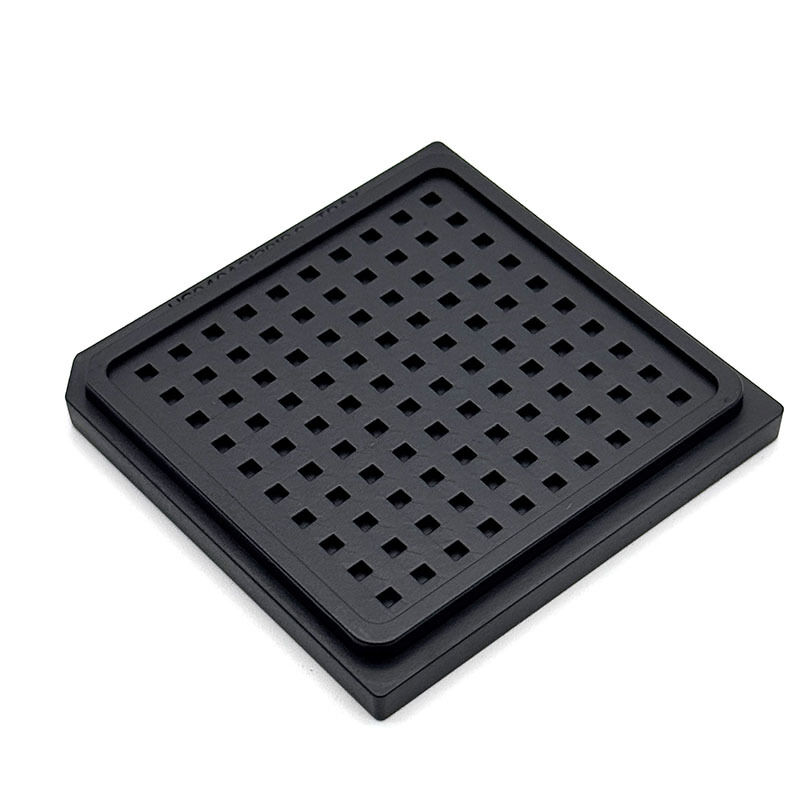

Plateaux de manutention pour circuits intégrés à cavité dense et gaufrés durables

Les plateaux de conditionnement gaufrés à cavité dense JEDEC répondent aux normes strictes des salles blanches internationales pour semi-conducteurs. Ils offrent une isolation stable de la contamination particulaire et des performances antistatiques ESD professionnelles, protégeant entièrement les composants de circuits intégrés fragiles à pas fin contre les dommages de production.


Caractéristiques d'une structure de grille de cavité carrée dense, uniforme et précise. Conception durable, emboîtable et empilable, résiste efficacement à la pollution par la poussière, aux dommages causés par les rayures et aux interférences électrostatiques lors de toutes les procédures de manipulation et de transfert de puces.


Couvre tous les scénarios d'emballage, d'inspection, de test, de transport logistique et de stockage d'inventaire des semi-conducteurs. Maintient un état propre et stable à long terme pour les puces IC sensibles de grande valeur. Prend en charge des spécifications de cavité de poche entièrement personnalisées pour des modèles de puces diversifiés.

Caractéristiques/Avantages clés
  • Conception antistatique et anti-poussière pour une manipulation sûre des puces
  • Offre un contrôle stable de la contamination de qualité salle blanche
  • Convient aux circuits intégrés délicats à pas fin
  • Protège efficacement les composants de circuits intégrés délicats à pas fin
  • Prend en charge des tailles de cavité et des conceptions de disposition entièrement personnalisées
  • L'usine est certifiée ISO et les produits sont conformes à la norme RoHS.
Spécifications
Marque Hiner-pack
Modèle HN24168
Couleur Noir
Résistance 1.0×10⁴ - 1.0×10¹¹ Ω
Dimensions extérieures 50.8×50.8×6.2 mm
Dimensions de la cavité 1.35x1.30x1.0 mm
Quantité de matrice 10x10=100 PCS
Déformation MAX 0.26mm
Service Accepte OEM, ODM
Options de poche personnalisées Disponible
Applications
Les plateaux gaufrés de qualité salle blanche pour circuits intégrés offrent une protection complète aux puces semi-conductrices avec contrôle de la contamination et performances antistatiques ESD.
  • Emballage de circuits intégrés à pas fin (QFN, BGA, puces nues CSP)
  • Lignes de prélèvement et de placement automatisées compatibles JEDEC
  • Processus d'inspection et de test des semi-conducteurs
  • Gestion logistique et de stockage des circuits intégrés en salle blanche
Emballage et expédition/Services
Nos plateaux JEDEC de haute précision sont emballés dans des matériaux antistatiques durables et sûrs pour l'ESD avec une conception d'empilage emboîtable sécurisée et des inserts d'amortissement absorbant les chocs, garantissant une protection maximale contre les dommages physiques, les décharges électrostatiques et la contamination pendant le transport et le stockage.

Toutes les expéditions sont entièrement suivies et gérées par des transporteurs logistiques mondiaux de confiance, garantissant une livraison fiable et ponctuelle dans le monde entier à votre installation. Nous proposons des options d'expédition flexibles pour répondre à vos besoins de production urgents, y compris l'expédition accélérée pour les commandes urgentes, et une documentation d'expédition complète pour rationaliser le dédouanement des commandes internationales.
À propos de nous :
Hiner-pack® a été fondée en 2013. C'est une entreprise de haute technologie qui intègre la conception, la R&D, la fabrication, la vente de circuits intégrés pour l'emballage et le test, ainsi que le processus de fabrication de plaquettes semi-conductrices dans la manipulation, le transport et le déplacement automatisés pour fournir aux clients des services clés en main.

Pourquoi nous choisir :

  • Riche expérience en Plateaux JEDEC / IC / gaufrés
  • Capacité de conception de moules interne
  • Développement rapide de prototypes
  • Processus de contrôle qualité strict
  • Approvisionnement stable pour les clients mondiaux de semi-conducteurs
