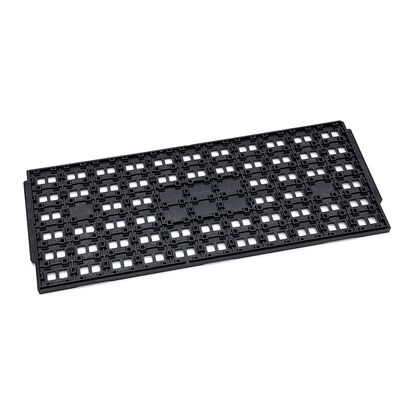

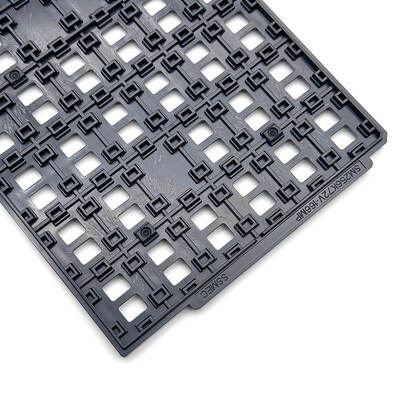

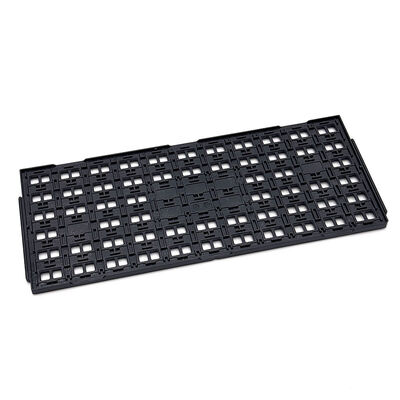

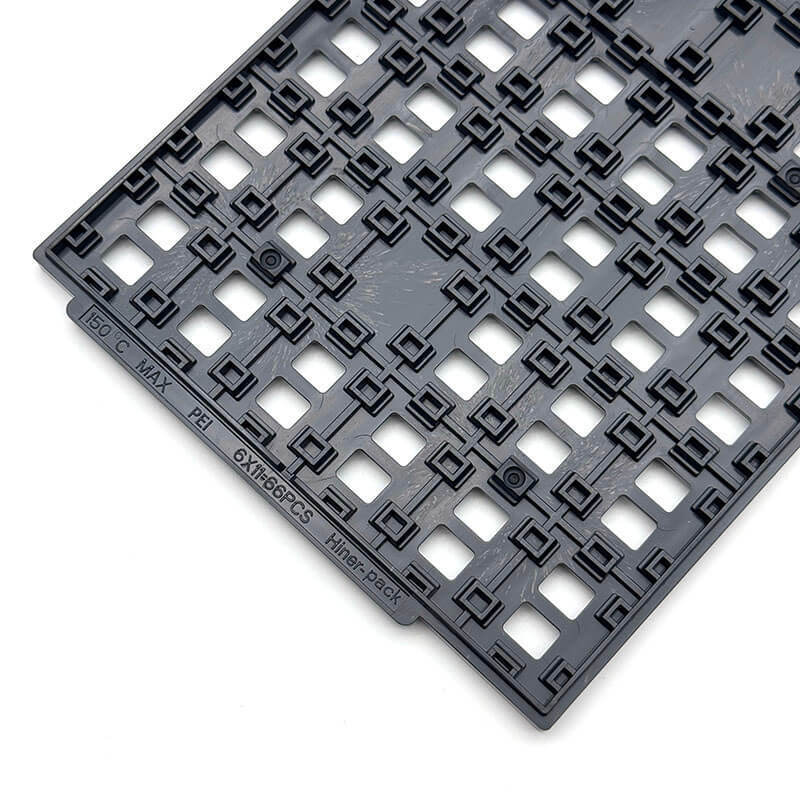

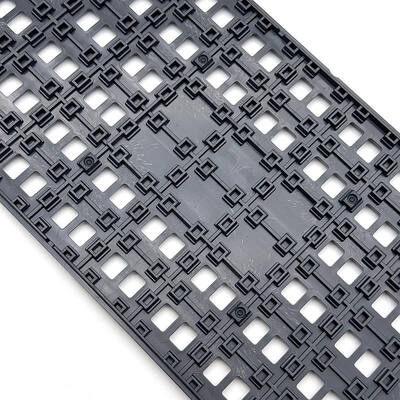

Bac JEDEC de haute précision pour circuits intégrés à pas fin

Bac JEDEC de haute précision pour circuits intégrés à pas fin

Nom De Marque: Hiner-pack
Numéro De Modèle: HN24239
Nombre De Pièces: 500 pièces
Prix: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Lieu d'origine:
Chine
Certification:
ROHS, ISO
Tray Weight:
Varie, généralement jusqu'à 500 grammes par cavité
Couleur:
Généralement noir ou gris foncé pour la protection ESD
Assurance qualité:
Garantie de livraison, qualité fiable
Taille de la cavité:
14x22x1,96 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Type de moisissure:
Injection
Réutilisable:
Oui
Forme du plateau:
Rectangulaire
Classe propre:
Nettoyage général et ultrasonique
Type de circuit intégré:
Le nombre de points de contrôle est déterminé en fonction de l'échantillon.
Niveau d'emballage:
Forfait Transport
Platitude:
Moins de 0,76 mm
Capacité:
6x11 = 66 pièces
Détails d'emballage:
carton, palette
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

Plateau JEDEC ESD pour circuits intégrés

,

Plateau de stockage pour circuits intégrés à pas fin

,

Plateau JEDEC compatible avec l'automatisation

Description du produit
Plateau JEDEC de haute précision pour les circuits intégrés à haute résistance

Nos plateaux JEDEC sont conçus pour une protection et des performances maximales dans la fabrication de semi-conducteurs.


Lorsque vos circuits intégrés nécessitent un positionnement précis ou ont des dimensions non standard, nous vous recommandons un plateau JEDEC entièrement personnalisé adapté à vos composants.Nos conceptions de poches personnalisées optimisent l' espacement de la cavité pour une prise automatique en douceur, de maximiser la capacité de stockage par plateau, et de s'assurer que vos circuits intégrés de haute précision sont maintenus en toute sécurité pendant toute la production.Cette solution protège non seulement vos semi-conducteurs sensibles, mais répond également à vos exigences en matière d'emballage avec des, une fabrication de haute précision.


Un plateau JEDEC est un support essentiel pour les circuits intégrés de haute précision, les semi-conducteurs et les composants électroniques, utilisés pour la manutention automatisée, l'inspection, le transport et le stockage à long terme.Chaque poche de nos plateaux est usinée avec précision pour correspondre aux dimensions exactes de vos circuits intégrés spécifiques. Le matériau sans ESD et le contrôle strict de la planéité assurent une protection électrostatique et un positionnement stable, ce qui fait de la personnalisation la solution d'emballage idéale pour les applications de semi-conducteurs de haute précision.

Caractéristiques clés/Avantages
  • Cavités de haute précisionpour les circuits intégrés à haute résistance (IC) (≤ 0,5 mm)
  • Sécurité ESDavec une résistance de surface de 1E4 ‰ 1E11 Ω
  • Compatible avecsystèmes de manutention automatisés
  • Tout à fait.poches personnalisables
  • Matériau durable pourlong cycle de vie
Les spécifications
Marque Emballage à l'arrière
Modèle HN24239
Matériel ABS
Type de colis JEDEC
Couleur Noir
Résistance 1.0×104 - 1,0×1011 Ω
Taille de ligne de contour 322.6 × 135,9 × 7,62 mm
Taille de la cavité de diamètre inférieur ou égal à 1 mm
Matrice QTY 6x11 = 66 pièces
La page de coupe Maximum de 0,76 mm
Le service Acceptez OEM, ODM
Options de poche personnalisées Disponible
Applications
Les plateaux JEDEC sont largement utilisés pourProtection des circuits intégrés pendant la fabrication et le transport, en particulier pour les dispositifs sensibles à l'ESD
  • Emballage de circuits intégrés à gaz fin (QFN, BGA, CSP)
  • Systèmes automatisés de ramassage et de placement
  • Inspection et essais de semi-conducteurs
  • Logistique et stockage IC
Emballage et expédition/ Services
Nos plateaux JEDEC de haute précision sont emballés dans des matériaux antistatiques durables, sûrs contre les ESD, avec une conception d'empilement sécurisée et des inserts d'amortissement absorbant les chocs,assurer une protection maximale contre les dommages physiques, décharges électrostatiques et contamination pendant le transport et le stockage.

Tous les envois sont entièrement suivis et gérés par des transporteurs logistiques mondiaux de confiance, assurant une livraison fiable et ponctuelle dans le monde entier à votre installation.Nous offrons des options d'expédition flexibles pour répondre à vos besoins de production urgents, y compris l'expédition accélérée pour les commandes urgentes, et une documentation complète sur l'expédition pour rationaliser le dédouanement des commandes internationales.
À propos de nous:
Hiner-pack® a été fondée en 2013. C'est une entreprise de haute technologie qui intègre la conception, la R&D, la fabrication, la vente d'emballages et de tests IC,ainsi qu'un procédé de fabrication de plaquettes semi-conductives dans une manutention automatisée, le transport et le transport pour fournir aux clients des services clés en main.

Pourquoi nous choisir?

  • Une riche expérience dansJEDEC / IC / plateaux pour emballage de gaufres
  • Capacité de conception interne de moules
  • Développement rapide de prototypes
  • Processus de contrôle qualité strict
  • Fourniture stable pour les clients mondiaux de semi-conducteurs
