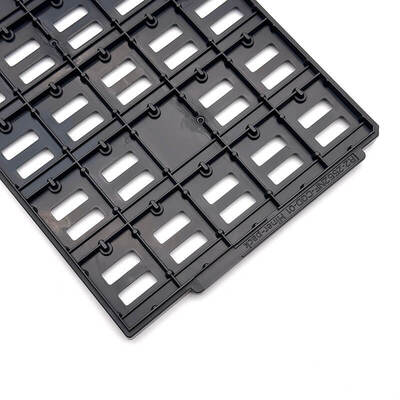

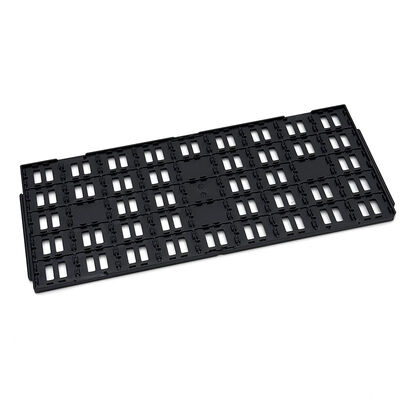

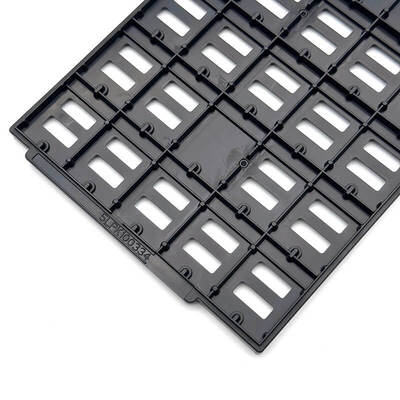

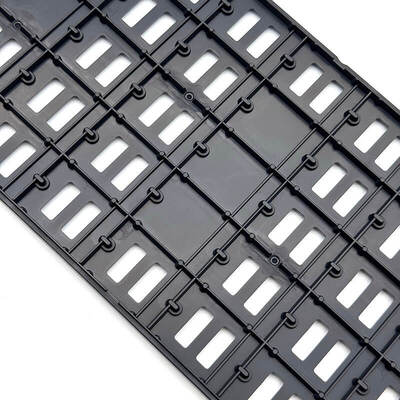

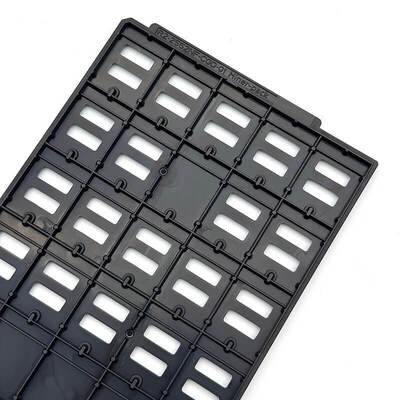

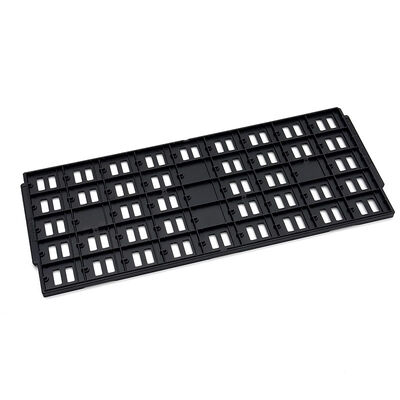

Plateau JEDEC empilable réutilisable avec protection ESD pour le stockage et le transport de circuits intégrés semi-conducteurs

Plateau JEDEC empilable réutilisable avec protection ESD pour le stockage et le transport de circuits intégrés semi-conducteurs

Nom De Marque: Hiner-pack
Numéro De Modèle: HN24237
Nombre De Pièces: 500 pièces
Prix: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Lieu d'origine:
Chine
Certification:
ROHS, ISO
Tray Weight:
Varie, généralement jusqu'à 500 grammes par cavité
Couleur:
Généralement noir ou gris foncé pour la protection ESD
Assurance qualité:
Garantie de livraison, qualité fiable
Taille de la cavité:
30x22x2,3mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Type de moisissure:
Injection
Réutilisable:
Oui
Forme du plateau:
Rectangulaire
Classe propre:
Nettoyage général et ultrasonique
Type de circuit intégré:
Le nombre de points de contrôle est déterminé en fonction de l'échantillon.
Niveau d'emballage:
Forfait Transport
Platitude:
Moins de 0,76 mm
Capacité:
5x9 = 45 pièces
Détails d'emballage:
carton, palette
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

Plateau à semi-conducteurs réutilisables JEDEC

,

Plateau IC pour la logistique des semi-conducteurs

,

JEDEC plateau IC avec garantie

Description du produit
Plateau JEDEC ESD-Safe réutilisable pour la logistique et le stockage des circuits intégrés à semi-conducteurs

Nos plateaux JEDEC réutilisables sont conçus pour le transport sécurisé des circuits intégrés semi-conducteurs et le stockage à long terme, offrant une solution rentable pour réduire les déchets d'emballage et les coûts d'exploitation.Fabriqué avec des matériaux durables à l'abri de l'ESD, ces plateaux offrent une protection fiable contre les décharges électrostatiques pour les circuits intégrés sensibles, les paquets BGA et les composants électroniques, garantissant un zéro dommage lors de la logistique, de l'entreposage et de l'utilisation répétée.


Entièrement conformes aux normes de l'industrie JEDEC, ces plateaux maintiennent une stabilité dimensionnelle exceptionnelle et un positionnement précis de la poche de la puce,assurer une compatibilité sans faille avec les équipements de manutention automatisésL'empreinte standardisée et les tolérances serrées garantissent un alignement des puces sans erreur et des opérations automatisées stables.prévention de la perte ou des dommages pendant la production et l'assemblageQue vous ayez besoin de plateaux pour l'expédition mondiale de circuits intégrés, l'entreposage de composants ou l'utilisation en ligne de production interne, ces plateaux JEDEC réutilisables offrent une solution fiable et durable qui équilibre les performances,efficacité en termes de coûts, et la compatibilité universelle pour la logistique et le stockage des semi-conducteurs.

Caractéristiques clés/Avantages
  • Conception réutilisable
  • Solution logistique à faible coût
  • Conception empilable pour économiser de l'espace
  • Matériau durable et durable
Les spécifications
MarqueEmballage à l'arrière
ModèleHN24237
MatérielABS
Type de colisJEDEC
CouleurNoir
Résistance1.0×104 - 1,0×1011 Ω
Taille de ligne de contour322.6 × 135,9 × 7,62 mm
Taille de la cavité30x22x2,3 mm
Matrice QTY5x9 = 45 pièces
La page de coupeMaximum de 0,76 mm
Le serviceAcceptez OEM, ODM
Options de poche personnaliséesDisponible
Applications
Les plateaux JEDEC sont largement utilisés pour protéger les circuits intégrés (CI) tout au long de la fabrication, des tests et de la logistique des semi-conducteurs, en particulier pour les composants sensibles à l'ESD.
  • IC transport maritime et logistique
  • Stockage de composants de semi-conducteurs
  • Manipulation et emballage des circuits intégrés à ciment fin
  • lignes de production et d'essais automatisées
  • Protection des dispositifs sensibles à l'ESD
Emballage et expédition/ Services
Les plateaux de matrice JEDEC sont emballés en toute sécurité dans des matériaux anti-statiques durables avec des inserts de protection pour empêcher les dommages pendant le transport.Des solutions d'emballage sur mesure sont disponibles sur demande, et toutes les expéditions sont traitées par des transporteurs fiables et traçables pour une livraison fiable et ponctuelle dans le monde entier.
À propos de nous:
Hiner-pack® a été fondée en 2013. C'est une entreprise de haute technologie qui intègre la conception, la R&D, la fabrication, la vente d'emballages et de tests IC,ainsi qu'un procédé de fabrication de plaquettes semi-conductives dans une manutention automatisée, le transport et le transport pour fournir aux clients des services clés en main.

Pourquoi nous choisir?

  • Une riche expérience dansJEDEC / IC / plateaux pour emballage de gaufres
  • Capacité de conception interne de moules
  • Développement rapide de prototypes
  • Processus de contrôle qualité strict
  • Fourniture stable pour les clients mondiaux de semi-conducteurs
