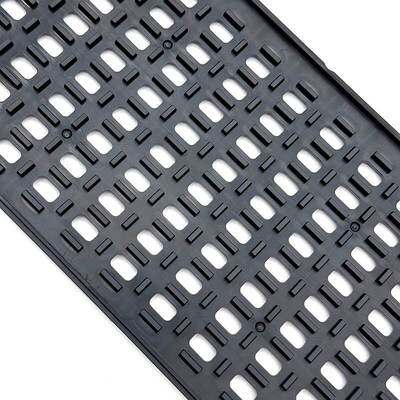

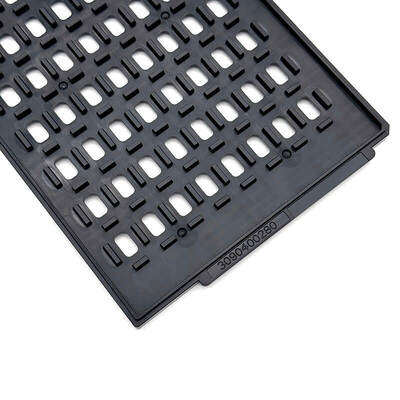

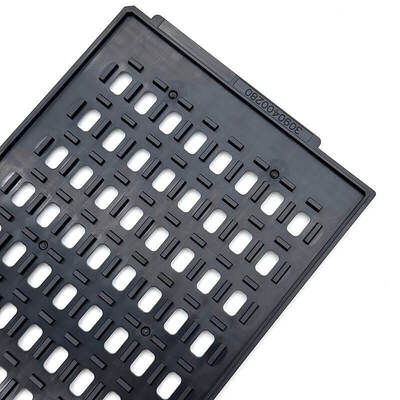

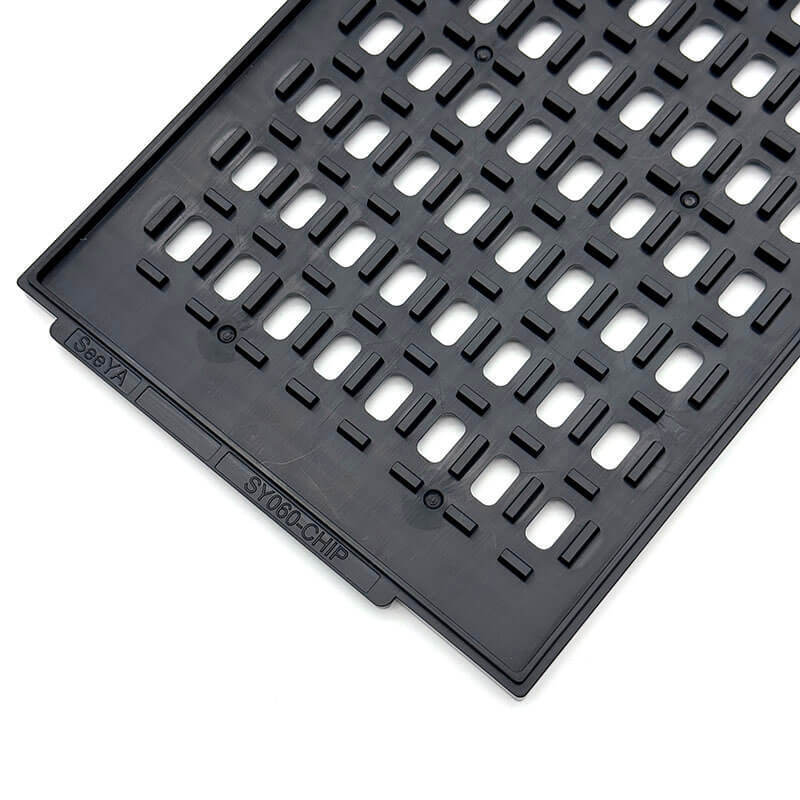

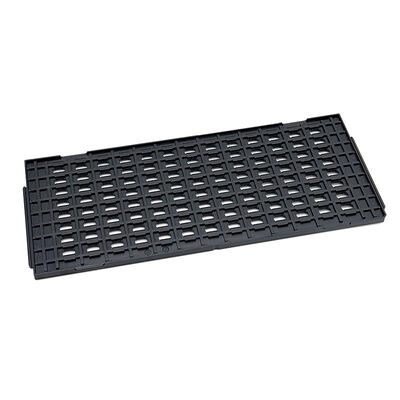

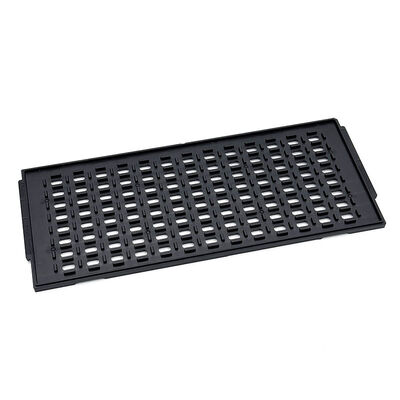

Plateau ESD JEDEC pour dispositifs à semi-conducteurs

Plateau ESD JEDEC pour dispositifs à semi-conducteurs

Nom De Marque: Hiner-pack
Numéro De Modèle: HN24213
Nombre De Pièces: 500 pièces
Prix: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: 100% de paiement anticipé
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Certification:
RoHS、ISO
Matrice:
13 × 8 = 104 pièces
Résistance à l'humidité:
Jusqu'à 90%
Taille de la cavité:
18,13 × 10,94 × 2,5 mm
Capacité de poids:
Varie, généralement jusqu'à 500 grammes par cavité
Résistance aux UV:
Oui
Déformation:
Moins de 0,76 mm
Réutilisabilité:
Réutilisable
Application:
Manutention, stockage et expédition des circuits intégrés
Détails d'emballage:
70~100pcs/carte (selon la demande du client)
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

Plateau ESD JEDEC pour semi-conducteurs

,

Plateau ESD pour dispositifs à semi-conducteurs

,

plateau de matrice standard jedec

Description du produit
Plateau ESD standard JEDEC pour les dispositifs à semi-conducteurs
Ce plateau ESD standard JEDEC offre une protection fiable pour les dispositifs à semi-conducteurs lors de la manipulation, du stockage et de l'expédition. Il convient à une utilisation dans les environnements de semi-conducteurs automatisés et manuels.
Principales caractéristiques/avantages
  • Conception conforme à la norme JEDEC
  • Protection ESD pour les circuits intégrés sensibles
  • Disposition uniforme des poches
  • Forte stabilité d'empilage
  • Longue durée de vie
Spécifications
Marque Hiner-pack
Modèle  HN24213
Matériau  PC
Norme du plateau JEDEC
Couleur Noir
Résistance 1.0×10⁴ - 1.0×10¹¹ Ω
Taille des lignes de contour 322.6×135.9×7.62 mm
Taille de la cavité 18.13×10.94×2.5 mm
Quantité de la matrice 13×8=104PCS
Déformation MAX 0.76mm
Service Accepter OEM, ODM
Personnalisation Disponible
Applications
Ces plateaux sont idéaux pour la fabrication électronique, les chaînes d'assemblage, les environnements de salles blanches et les systèmes de manutention automatisés. Leur polyvalence s'étend aux présentoirs de plateaux en acrylique et aux applications de gestion des stocks.
  • Fabrication de semi-conducteurs
  • Stockage des appareils
  • Expédition de circuits intégrés
  • Manutention en entrepôt
Emballage et expédition/services
Les plateaux matriciels JEDEC sont emballés dans des matériaux durables et antistatiques avec des inserts d'empilage et de rembourrage sécurisés. Des solutions d'emballage personnalisées sont disponibles sur demande. Toutes les expéditions sont suivies et gérées par des transporteurs de confiance pour une livraison fiable dans le monde entier.
À propos de nous :
Hiner-pack® a été fondée en 2013. Il s'agit d'une entreprise de haute technologie qui intègre la conception, la R&D, la fabrication, la vente d'emballages et de tests de circuits intégrés, ainsi que le processus de fabrication de plaquettes semi-conductrices dans la manutention, le transport et le transport automatisés afin de fournir aux clients des services clés en main.

Pourquoi nous choisir :

  • Fabricant direct d'usine de plateaux JEDEC et IC
  • Conceptions conformes à la norme JEDEC, compatibles avec l'automatisation
  • Personnalisation OEM et ODM prise en charge
  • Qualité constante et approvisionnement stable
  • Approuvé par les clients mondiaux de semi-conducteurs
