Nom De Marque: | Hiner-pack |
Numéro De Modèle: | JEDEC TRAY SERIES |
Nombre De Pièces: | 1000 |
Prix: | $1.5~$6(Prices Are Determined According To Different Incoterms And Quantities) |
Conditions De Paiement: | T/T |
Capacité à Fournir: | 2000PCS/Day |
Les dimensions de contour de tous les plateaux de matrice JEDEC sont de 12,7 x 5,35 pouces (322,6 x 136 mm). Les plateaux à profil bas d'une épaisseur de 0,25 pouce (6,35 mm) accueillent 90% de tous les composants standard, tels que BGA,Une version haute profilée de 0,40 pouces (10,16 mm) est disponible pour contenir des composants épais (hauts) tels que PLCC, CERQUAD, PGA (Pin Grid Arrays), modules et assemblages.
Les plateaux JEDEC sont configurés avec des cellules plates dans la zone centrale pour permettre une remise automatisée par des outils de ramassage sous vide.Une caractéristique scallopée est sculptée dans un côté du plateau pour permettre l'utilisation d'une épingle pour fixer mécaniquement la bonne orientation pendant l'utilisationUn châssis de 45° dans un coin indique visuellement l'orientation de la broche 1 des composants montés dans le plateau.

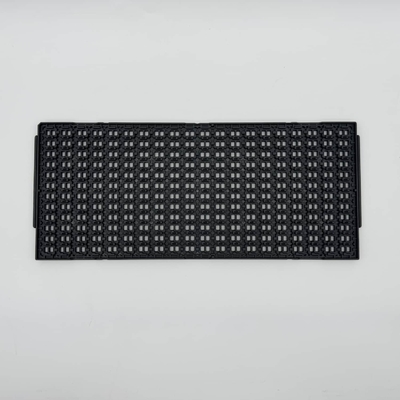

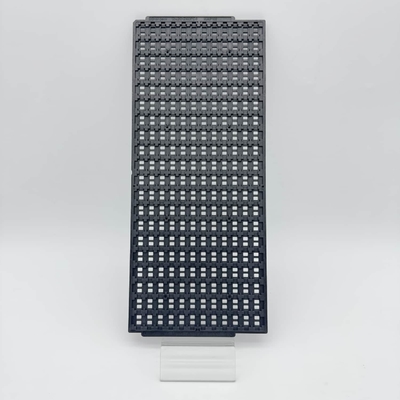

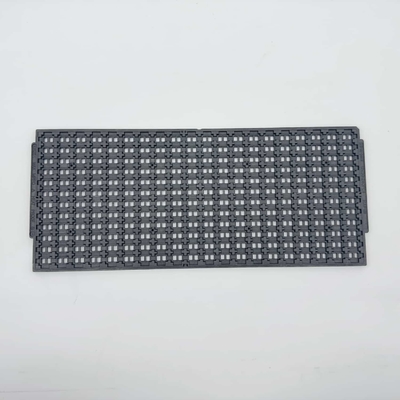

Marque | Emballage à l'arrière | Taille de ligne de contour | 322.6*135.9*7.62 mm |
Modèle | HN24037 | Taille de la cavité | 11*7*1,3 mm |
Type de colis | Composant IC | Matrice QTY | 12 fois 20 = 240 PCS |
Matériel | Le MPPO | Plateur | Maximum de 0,76 mm |
Couleur | Noir | Le service | Accepter OEM, ODM |
Résistance | 1Pour les appareils à commande numérique, la valeur de l'indicateur doit être égale ou supérieure à: | Certificat | Règlement ROHS |
• Emballage ¥ au fond, les plateaux ne sont que des conteneurs.
• Transports et stockage Les pièces chargées dans des plateaux JEDEC empilés sont faciles à stocker ou à transporter, à travers la pièce ou à travers le monde.le transport de leur contenu à travers une variété d'outils et d'équipements de processus.
• Protection Les plateaux JEDEC protègent les pièces qu'ils contiennent des dommages mécaniques.La plupart des plateaux JEDEC sont fabriqués avec des matériaux qui offrent également une protection électrique contre les dommages causés par les décharges électrostatiques (ESD)
• La normalisation Les plateaux de matrice JEDEC IC offrent une compatibilité avec la plupart des équipements de fabrication de cartes de PC et de semi-conducteurs.Les produits de support pour les plateaux JEDEC sont largement répandus et mondiauxIl s'agit notamment de boîtes en carton ondulé, de couvercles de protection, de sangles de retenue, d'alimentateurs modulaires et d'une multitude de connaissances de l'industrie.
