Plateau d'emballage à puce noire BGA QFN ESD pour appareils optoélectroniques Plateau

Plateau d'emballage à puce noire BGA QFN ESD pour appareils optoélectroniques Plateau

Nom De Marque: Hiner-pack
Numéro De Modèle: HN23081
Nombre De Pièces: 1000 pièces
Prix: $1.35~$2.38(Prices are determined according to different incoterms and quantities
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces par jour
Informations détaillées
Lieu d'origine:
Shenzhen, en Chine
Certification:
ISO 9001 ROHS SGS
Numéro de moisissure.:
HN23081
Taille de la cavité/mm:
8.3X24.4X2. Je vous en prie.4
Taille globale/mm:
322.6x135.9x7. Je vous en prie.62
Quantité de matrice:
9X9 = 81 PCS
Matériel:
MPPO
Unités de vente:
Titre unique
Assurance qualité:
Garantie de livraison, qualité fiable
Reutilisable:
Oui ((100% tout neuf)
Résistance à la température:
Jusqu'à 150 °C
Mode de mise en forme:
Moulures à injection en plastique
Produit de fabrication:
- Je vous en prie.
Niveau d'emballage:
Paquet de transport
spécificité:
Anti-statique permanent
Quantité de empaquetage:
10 à 15 plateaux par emballage
Simple agrégez:
0.170 Kg
Détails d'emballage:
75 à 100 pièces par carton, Poids environ 12 à 16 kg par carton, Taille du carton: 35*30*30 cm
Capacité d'approvisionnement:
2000 pièces par jour
Mettre en évidence:

Plateau pour appareils optoélectroniques

,

Plateau d'emballage ESD à puce noire

,

Plateau d'emballage QFN ESD

Description du produit

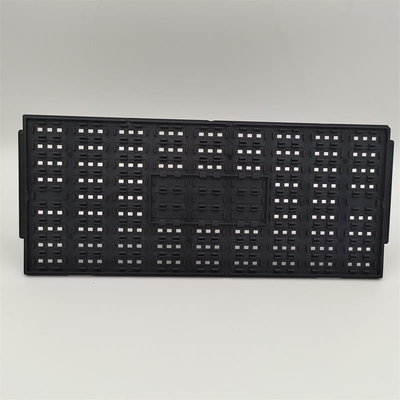

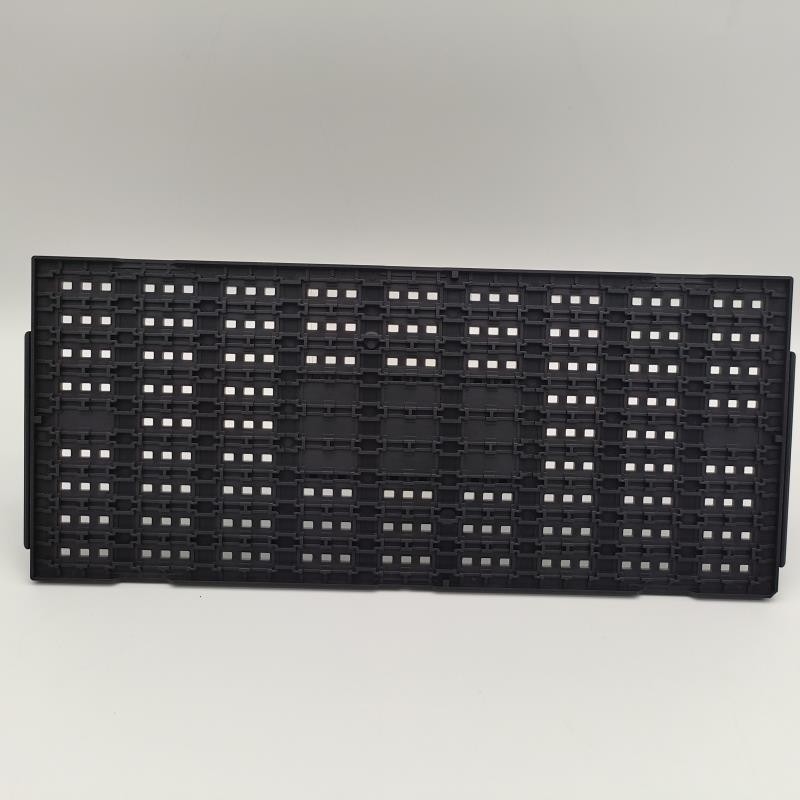

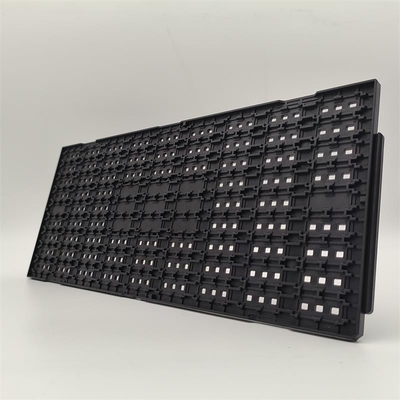

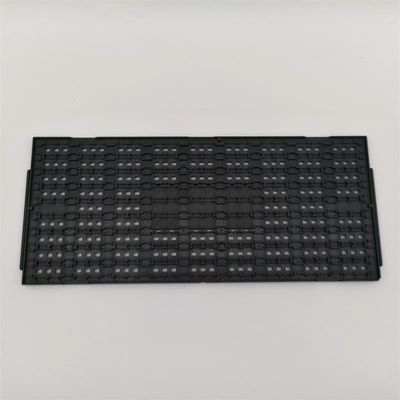

ESD Black Chip Die BGA QFN plateau d'emballage pour appareils optoélectroniques plateau





Les plateaux électroniques JEDEC antistatiques sont des matériaux d'emballage en plastique spéciaux qui peuvent empêcher efficacement la production d'électricité statique et ainsi protéger les produits électroniques contre les dommages statiques.



Les plateaux JEDEC sont également un matériau d'emballage en plastique courant utilisé pour l'emballage, le transport et l'affichage d'une variété de produits, tels que la fabrication de circuits intégrés, les pièces électroniques, la RAM D,instruments de précision, etc. Les TRAY sont généralement conçus avec une profondeur qui peut accueillir plusieurs produits et peuvent être empilés pour faciliter le transport et le stockage.



Plateau d'emballage à puce noire BGA QFN ESD pour appareils optoélectroniques Plateau 0



Paramètres du plateau JEDEC



Shenzhen Hiner Technology Co., LTD est une usine professionnelle d'emballage de puces semi-conducteurs, dédiée à la production de plateaux de travail antistatiques de haute qualité, de plateaux JEDEC et d'autres matériaux d'emballage en plastique.



Nos plateaux de travail antistatiques et les plateaux TRAY peuvent être personnalisés, y compris un design ou un logo spécial.Nous acceptons également la fabrication OEM commandée par les fabricants d'origine pour répondre aux besoins de différents clientsNos produits sont largement utilisés dans différentes industries telles que l'électronique, le médical, l'industriel, etc., offrant aux clients des solutions d'emballage de haute qualité.



Nos plateaux antistatiques sont non seulement de haute qualité, mais ont également un bon emballage de coussin et un effet anti-poussière, ce qui peut protéger efficacement les produits contre les dommages et la pollution.Nos produits sont conformes aux exigences environnementales internationales et offrent aux clients des solutions d'emballage écologiques et durables.

Numéro de moisissure. HN23081
Taille de la cavité/mm 8.3X24.4X2. Je vous en prie.4
Taille globale/mm 322.6x135.9x7. Je vous en prie.62
Quantité de matrice 9X9 = 81 PCS
Matériel Le montant de la contribution est calculé sur la base de l'exemple ci-dessous:



Plateau d'emballage à puce noire BGA QFN ESD pour appareils optoélectroniques Plateau 1





FAQ du client



Question 1: Êtes-vous une société commerciale ou un fabricant?
R: Nous sommes un fabricant avec 13 ans d'expérience dans l'usine de Shenzhen en Chine. Nous sommes dédiés à des services intégrés tels que la conception de moulage, la fabrication de moules, le traitement de moulage par injection,et l'expédition des produits;

En outre, nous fournissons des solutions d'emballage de puces semi-conducteurs pour les entreprises et les applications.000 m2 d'usine.



Question 2: Comment obtenir un devis?
Réponse: Nous vous fournirons un devis dans les 24 heures. Pour un devis précis et immédiat, veuillez fournir les détails suivants:
(1) Documents et dessins. (des dessins 3D du produit. Le format STP est préférable)
(2) Exigence de résistance au matériau/à la température/à la durée du cycle.
(3) Spécification.
4) Quantité.
(5) Autres exigences.



Question 3: Et si nous n'avions pas de dessins?
R: Nous pouvons vous fournir une conception gratuite préliminaire de la taille du produit, lorsque vous êtes d'accord avec notre offre, vous pouvez nous envoyer les frais d'expédition des échantillons supportés par nous.

Nos ingénieurs peuvent vous fournir de meilleures solutions et des dessins 3D de produits en fonction de vos produits!
