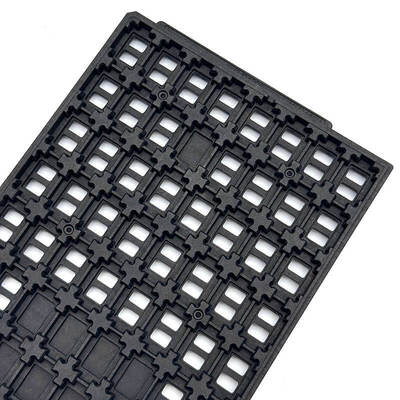

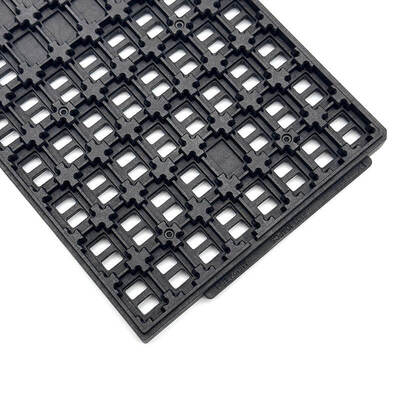

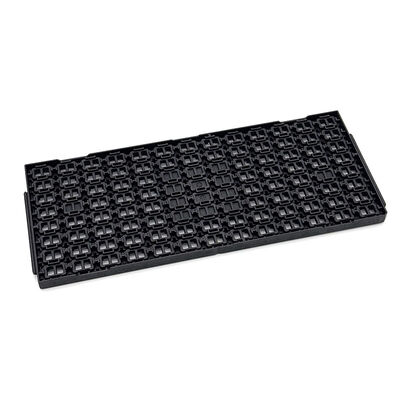

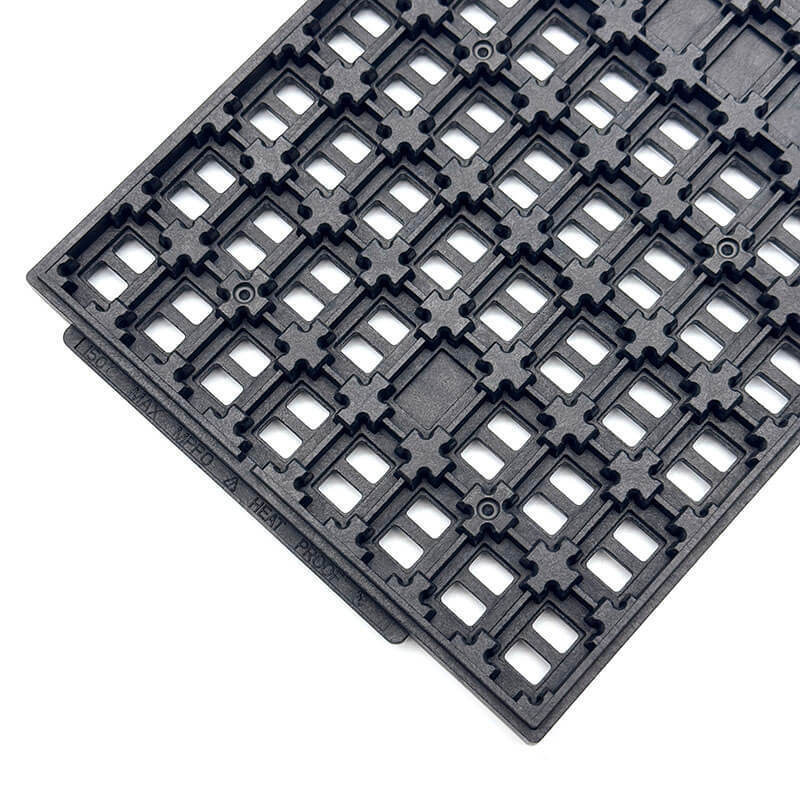

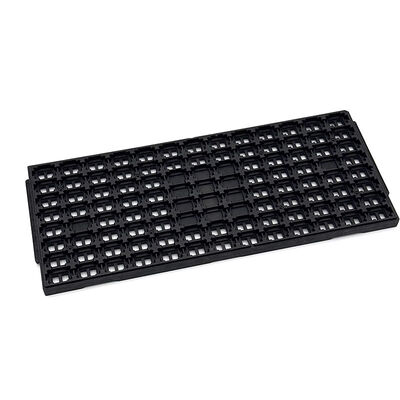

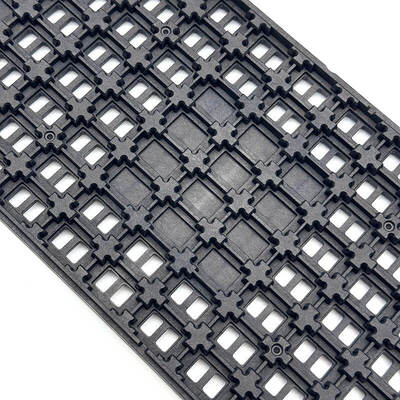

Les plateaux JEDEC de haute précision protègent les circuits intégrés de la contamination et des dommages

Les plateaux JEDEC de haute précision protègent les circuits intégrés de la contamination et des dommages

Nom De Marque: Hiner-pack
Numéro De Modèle: HN24234
Nombre De Pièces: 500 pièces
Prix: $1.35~$2.38(Prices Are Determined According To Different Incoterms And Quantities)
Conditions De Paiement: T/T
Capacité à Fournir: 2000 pièces/jour
Informations détaillées
Lieu d'origine:
Chine
Certification:
ROHS, ISO
Tray Weight:
Varie, généralement jusqu'à 500 grammes par cavité
Couleur:
Généralement noir ou gris foncé pour la protection ESD
Assurance qualité:
Garantie de livraison, qualité fiable
Taille de la cavité:
17x10,5x5,17 mm
Incoterms:
EXW, FOB, CIF, DDU, DDP
Type de moisissure:
Injection
Réutilisable:
Oui
Forme du plateau:
Rectangulaire
Classe propre:
Nettoyage général et ultrasonique
Type de circuit intégré:
Le nombre de points de contrôle est déterminé en fonction de l'échantillon.
Niveau d'emballage:
Forfait Transport
Platitude:
Moins de 0,76 mm
Capacité:
8x13 = 104 pièces
Détails d'emballage:
carton, palette
Capacité d'approvisionnement:
2000 pièces/jour
Mettre en évidence:

Plateau BGA JEDEC avec rainure en V

,

Plateau IC CSP pour une protection de précision

,

Plateau à circuits intégrés JEDEC avec rainure en V

Description du produit
Des plateaux JEDEC de haute précision protègent les circuits intégrés contre la contamination et les dommages
Conçus pour les salles blanches de semi-conducteurs de haut niveau, ces plateaux JEDEC sont conçus pour répondre aux exigences strictes de contrôle de la contamination,minimiser l'accumulation de particules et assurer la pleine intégrité du CI de la production à la livraison.

Construits avec des cavités de haute précision et une structure en V-Groove sécurisée, ils empêchent le mouvement des copeaux, les rayures et les dommages mécaniques, même pendant la fabrication à grande échelle, la manutention,et le transport à longue distance.

Idéales pour les circuits intégrés à haute résolution, les paquets BGA et CSP, ces plateaux offrent une protection fiable, réduisent les risques de perte de rendement et soutiennent une qualité constante dans les applications de semi-conducteurs sensibles.
Caractéristiques clés/Avantages
  • Anti-statique
  • Sécurité ESD
  • Ne contenant aucune contamination
  • à faible teneur en particules
  • D'une haute précision
Les spécifications
Marque Emballage à l'arrière
Modèle HN24234
Matériel Le MPPO
Type de colis JEDEC
Couleur Noir
Résistance 1.0×104 - 1,0×1011 Ω
Taille de ligne de contour 322.6 × 135,9 × 12,19 mm
Taille de la cavité de diamètre inférieur ou égal à 5 mm
Matrice QTY 8x13 = 104 pièces
La page de coupe Maximum de 0,76 mm
Le service Acceptez OEM, ODM
Options de poche personnalisées Disponible
Applications
Les plateaux JEDEC sont largement utilisés pourProtection des circuits intégrés pendant la fabrication et le transport, en particulier pour les dispositifs sensibles à l'ESD. Ils conviennent particulièrement à la manipulation et au stockage de composants sensibles à l'ESD,où même une accumulation mineure de particules ou des rayures peuvent affecter les performances et le rendement de l'appareil.
  • Fabrication et assemblage de semi-conducteurs
  • Les emballages BGA / CSP
  • IC à haute résonance
  • Transport et stockage sécurisés des composants
Emballage et expédition/ Services
Nos plateaux de matrice JEDEC sont soigneusement emballés pour s'assurer qu'ils arrivent en parfait état, prêts à être utilisés dans vos salles blanches et environnements de production.matériaux antistatiques, avec des couches d'empilement de protection et des inserts d'amortissement pour éviter les rayures, la contamination et les dommages pendant le transport.

Pour la livraison mondiale, nous travaillons avec des partenaires logistiques de confiance pour fournir des services d'expédition fiables et suivis dans le monde entier.Nous nous assurons que votre commande est traitée avec soin et livrée à temps., afin que vous puissiez maintenir vos lignes de production en marche sans retards.

À propos de nous:
Hiner-pack® a été fondée en 2013. C'est une entreprise de haute technologie qui intègre la conception, la R&D, la fabrication, la vente d'emballages et de tests IC,ainsi qu'un procédé de fabrication de plaquettes semi-conductives dans une manutention automatisée, le transport et le transport versfournir aux clients des services clés en main.

Pourquoi nous choisir?

  • Une riche expérience dansJEDEC / IC / plateaux pour emballage de gaufres
  • Capacité de conception interne de moules
  • Développement rapide de prototypes
  • Processus de contrôle qualité strict
  • Fourniture stable pour les clients mondiaux de semi-conducteurs
